Режимы работы
ND 780 имеет два режима рабты: фактическое значение и
остаточный путь. В режиме фактического значения текущая
позиция инструмента отображается относительно активной точки
привязки. В этом режиме работы все перемещения
осуществляются путем достижения заданной позиции. Режим
остаточного пути позволяет приближаться к заданной позиции
путем "обнуления". В режиме остаточного пути можно задавать
как абсолютные, так и инкрементные значения координат.
В режиме фактического значения и фрезерования действует
только коррекция на длину инструмента. В режиме остаточного
пути для расчета остаточного пути до заданной позиции
используется как коррекция на радиус, так и коррекция на длину
относительно режущей кромки используемого инструмента.
Если ND 780 работает в режиме точения, то активными как для
режима остаточного пути, так и для фактической позиции
являются все коррекции.
Нажмите Softkey ФАКТИЧЕСКОЕ ЗНАЧЕНИЕ/ОСТАТОЧНЫЙ
ПУТЬ (рис. справа) для переключения между этими режимами. С
помощью кнопки ВЛЕВО/ВПРАВО можно просмотреть все
доступные функции клавиш Softkey как в режиме остаточного
пути, так и фактической позиции.
Настройки
ND 780 имеет два раздела для настройки параметров: рабочие
настройки и настройки системы. Рабочие настройки используются
для настройки каждого процесса обработки под его требования.
Настройки системы используются для задания параметров
датчика, УЦИ и коммуникации.

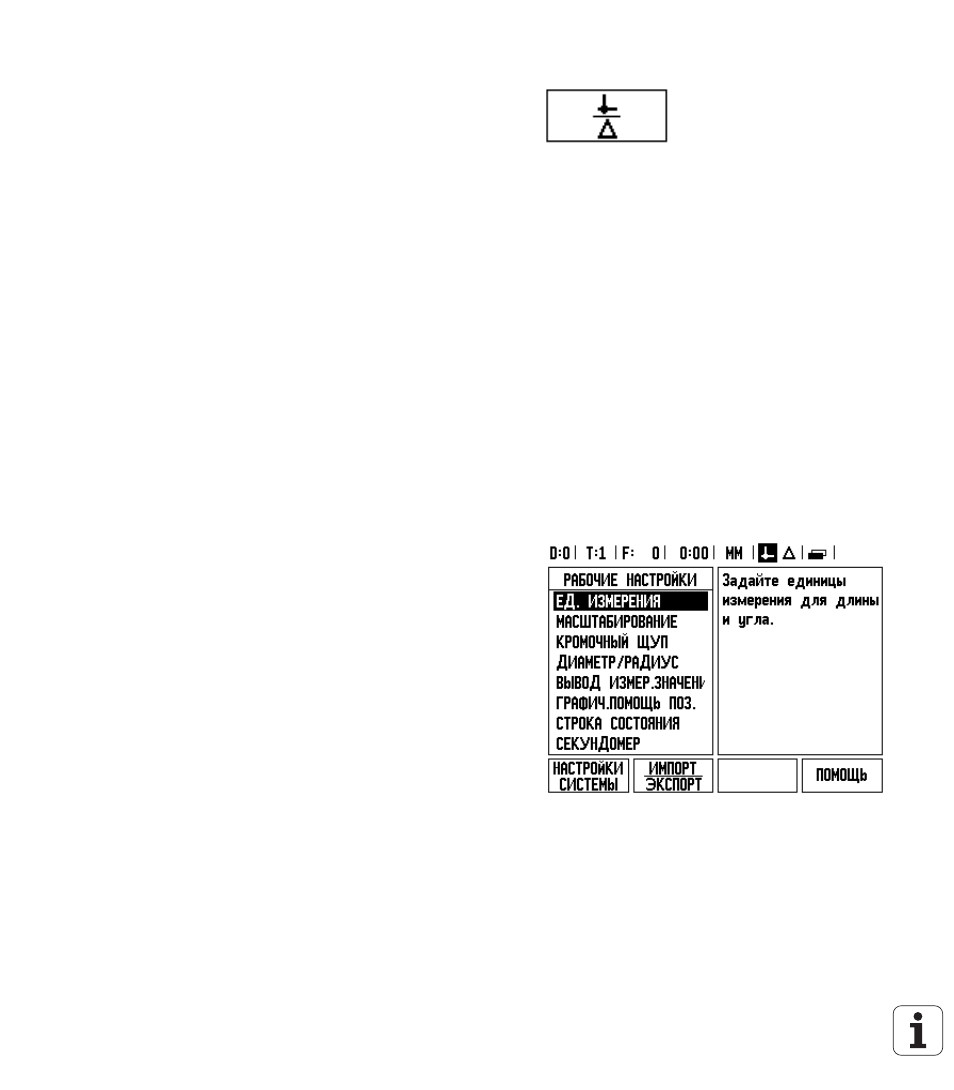

РАБОЧИЕ НАСТРОЙКИ становятся доступными после нажатия
Softkey НАСТРОЙКИ. В меню РАБОЧИЕ НАСТРОЙКИ доступны
следующие клавиши Softkey:
НАСТРОЙКИ СИСТЕМЫ - эта клавиша позволяет перейти в
настройки конфигурации УЦИ. Смотри "Параметры настроек
ИМПОРТ/ЭКСПОРТ - нажмите для начала импорта или
экспорта рабочих параметров. Смотри "Импорт/Экспорт" на
ПОМОЩЬ - встроенный помощник.
