102 II Техническая информация
II – 4
Интерф
ейс
данных
Последовательный порт (X31)
RS-232-C/V.24-разъем расположен на задней панели.
Следующие устройства могут быть подключены к нему:
 Принтер с последовательным интерфейсом данных
 ПК с последовательным интерфейсом данных
К последовательному порту может быть подключен принтер или
ПК. Файлы конфигурации можно отправлять на печать или
передавать в ПК. Удаленные команды, удаленные кодовые слова
и файлы конфигурации могут получаться компьютером.
Для функций, позволяющих передачу данных, будет
отображаться клавиша Softkey ИМПОРТ/ЭКСПОРТ.
 Используя клавиши Softkey НИЖЕ или ВЫШЕ в поле
СКОРОСТЬ можно установить следующие значения: 300, 600,
1 200, 2 400, 9 600, 19 200, 38 400, 57 600, или 115 200.
 С помощью клавиш Softkey в параметре ЧЕТНОСТЬ можно
установить ОТСУТСТВ., ЧЕТНЫЙ или НЕЧЕТНЫЙ.
 С помощью доступных клавиш Softkey в поле ФОРМАТ можно
задать 7 или 8 бит данных.
 В поле СТОП-БИТЫ с помощью Softkey можно
установить 1 или 2.
 В поле ПЕРЕХОД СТРОКИ необходимо выбрать ДА, если
внешнему устройству необходим символ перехода строки за
символом возврата каретки.
 В поле КОНЕЦ ДАННЫХ задается количество символов
возврата каретки, которые будут посланы в конце передачи
данных. Изначально этот параметр установлен в 0; его можно
изменить на любое положительное значение (0 - 9) используя
кнопки с цифрами.

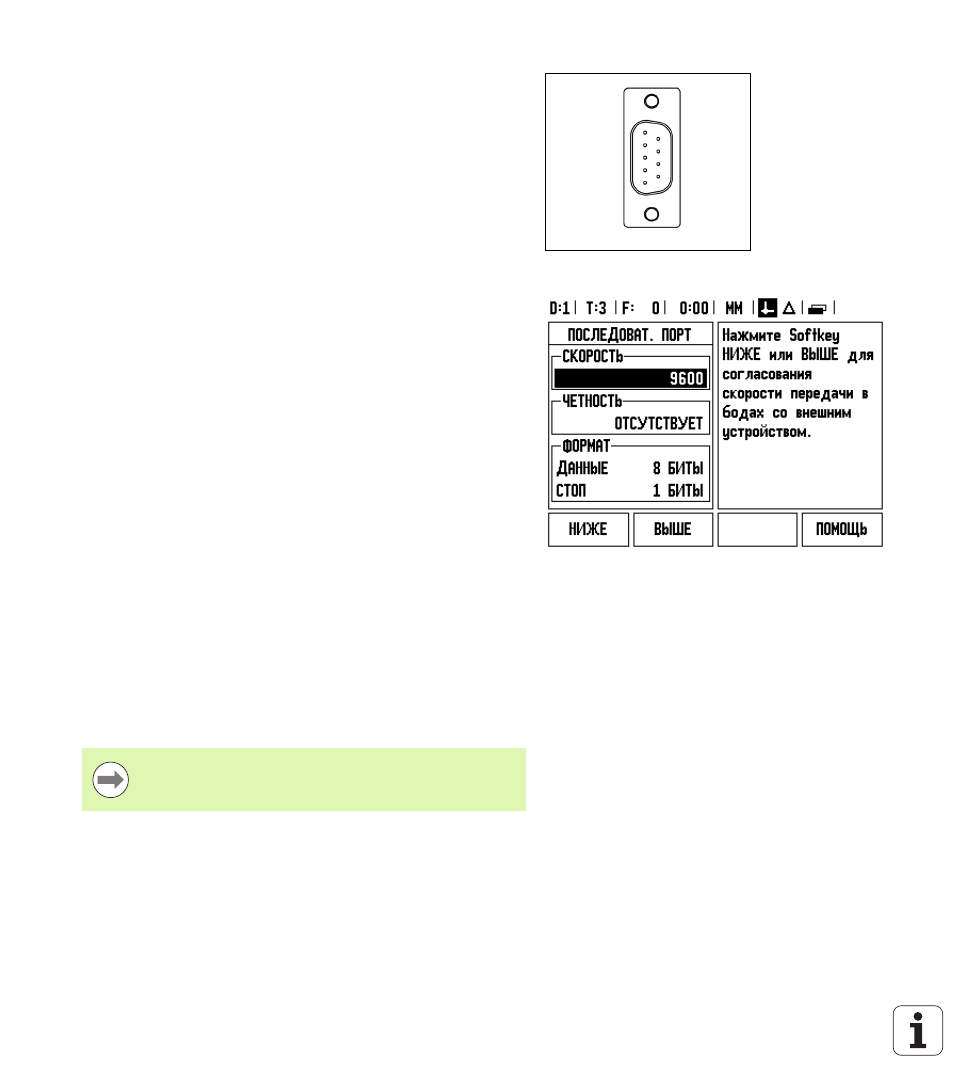

На рисунке показаны значения по умолчанию.
Настройки масштабирования сохраняются после отключения
питания. Не существует параметра, активирующего или
деактивирующего последовательный порт. Данные
пересылаются в последовательный порт только после готовности
внешнего устройства. Информацию о подключении кабеля и его
разводке можно найти в руководстве пользователя в разделе
"Интерфейс данных".
Данные передаются в следующей последовательности:
стартовый бит, семь бит данных, бит четности, два
стоповых бита. Это настройки по умолчанию.
