I Инструкции по эксплуатации
I.3
Функции
фрез
еров
ания
Ввод инкрементального значения

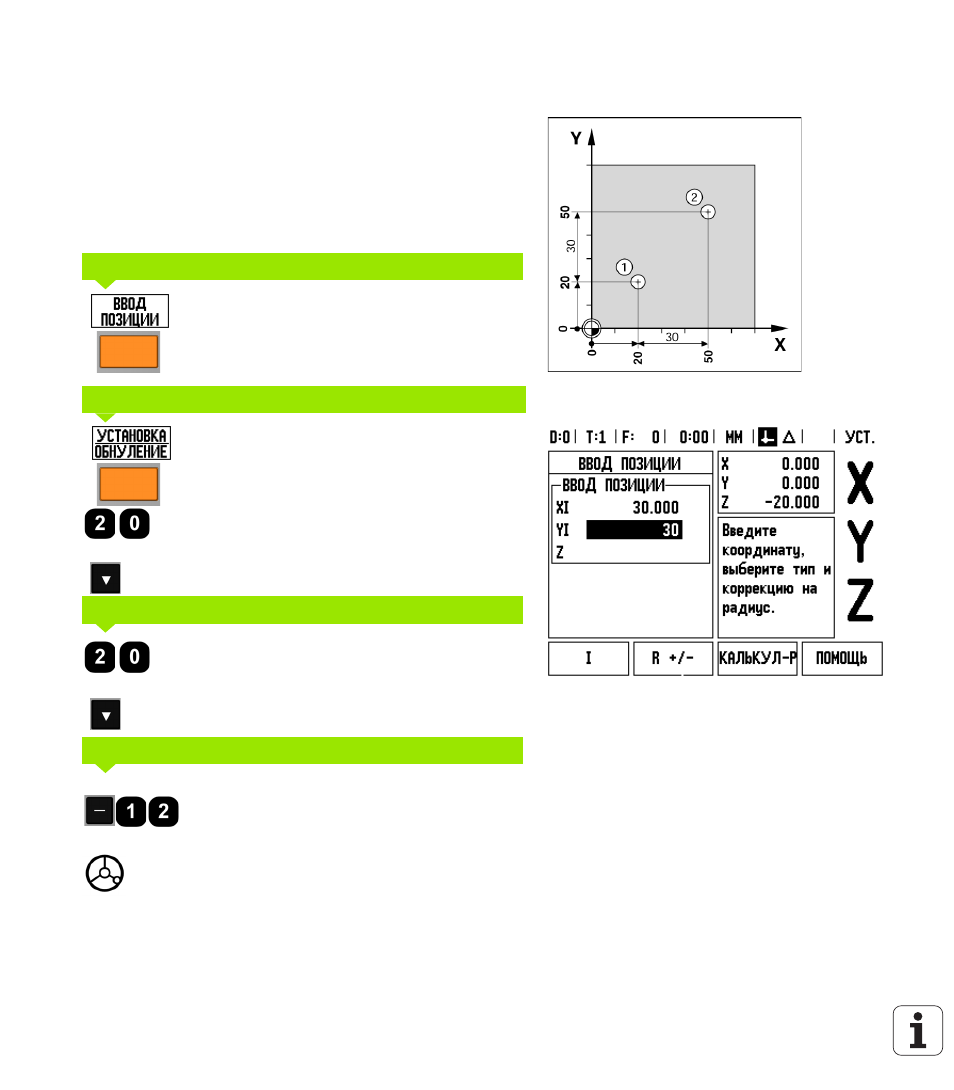

Пример: сверление путем "обнуления" с использованием
инкрементальных значений.
Введите координаты в инкрементах. Здесь и на экране они
обозначаются с помощью I. Точка привязки находится в нулевой
точке заготовки.
Отверстие
1
в: X = 20 мм / Y = 20 мм
Расстояние от отверстия
2
до отверстия
1
: XI = 30 мм / YI = 30 мм
Глубина отверстия: Z = –12 мм
Режим работы: ОСТАТ. ПУТЬ
Нажмите Softkey ВВОД ПОЗИЦИИ.
Нажмите клавишу оси X.
С помощью Softkey УСТ./ОБНУЛ. выберите режим
установки.
Нажмите клавишу оси X.
Введите заданное значение положения для
отверстия 1: X = 20 мм и убедитесь в том, что
коррекция на радиус не активна.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите заданное значение положения для
отверстия 1: Y = 20 мм и убедитесь в том, что
коррекция на радиус не отображается.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите заданное значение положения для
глубины отверстия:
Z = –12 мм. Нажмите ENTER.
Просверлите отверстие
1
: перемещайте оси X, Y и
Z, пока индикатор не покажет ноль, а квадратик
графической помощи позиционирования не будет
лежать в центре между метками.
Отведите сверло от заготовки.
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
- АЛЬТЕРНАТИВНЫЙ МЕТОД -
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
