I.3 функции фрез еров ания – Инструкция по эксплуатации HEIDENHAIN ND 780
Страница 47
ND 780
47
I.3
Функции
фрез
еров
ания

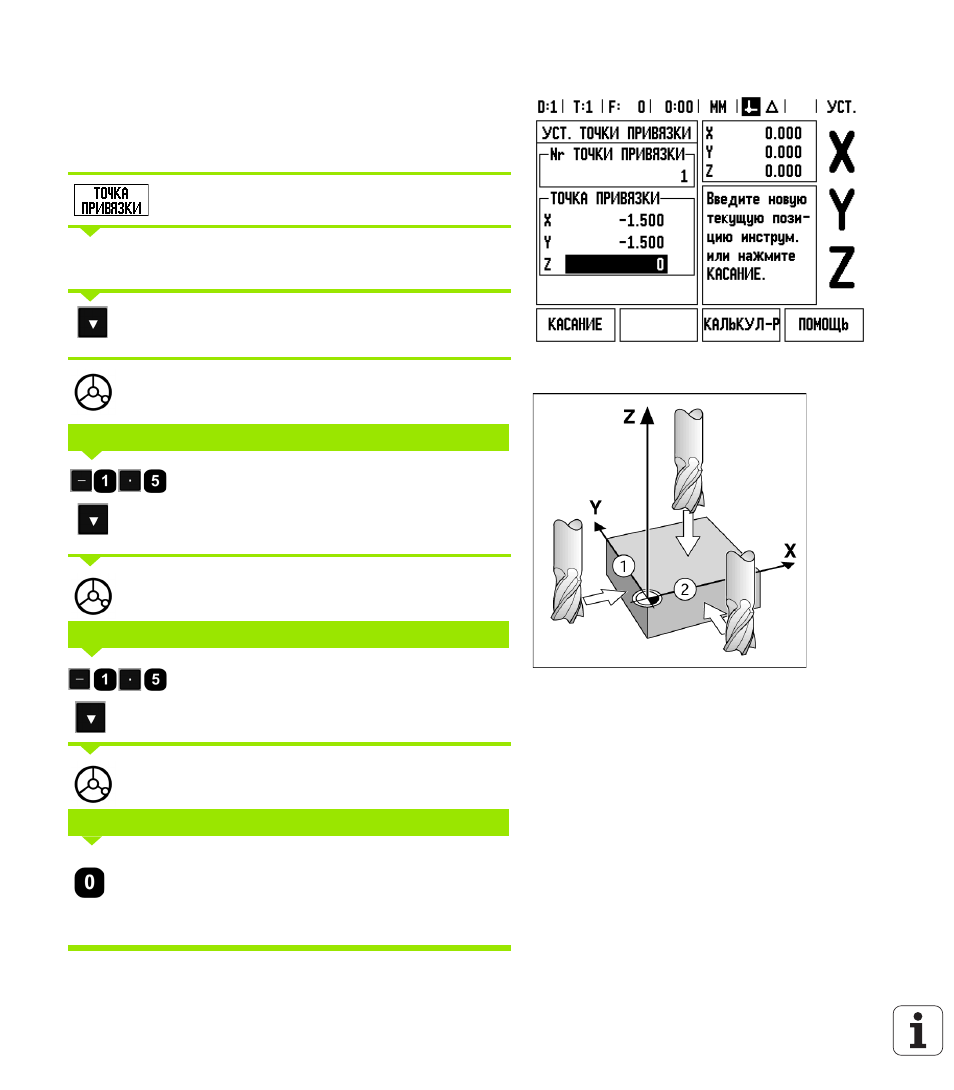

Пример: задание точки привязки к заготовке без использования
функции ощупывания.
Диаметр инструмента: D = 3 мм
Последовательность осей в этом примере: X - Y - Z
Подготовка: задайте инструмент, который будет использоваться
для установки точки привязки
Нажмите Softkey ТОЧКА ПРИВЯЗКИ.
Курсор переместится в поле № ТОЧКИ
ПРИВЯЗКИ.
Введите номер точки привязки и переместите
курсор в поле Х-оси кнопкой со СТРЕЛКОЙ ВНИЗ.
Коснитесь грани заготовки
1
.
Введите положение центра инструмента
(X = – 1.5 мм) и
нажмите кнопку СО СТРЕЛКОЙ ВНИЗ, чтобы
переместиться в поле оси Y.
Коснитесь грани заготовки
2
.
Введите положение центра инструмента
(Y = – 1.5 мм) и
нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Коснитесь поверхности заготовки.
Введите положение кончика инструмента (Z=0)
для координаты точки привязки по оси Z. Нажмите
ENTER.
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО X
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО Y
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Z = + 0
