34 I Инструкции по эксплуатации
I.2
Об
щ
ая
инф
ор
м
ация
о
ND 780
Подробное описание функций клавиш Softkey
Данный раздел более подробно описывает функции клавиш
Softkey, используемых как в режиме фрезерования, так и в
режиме точения.

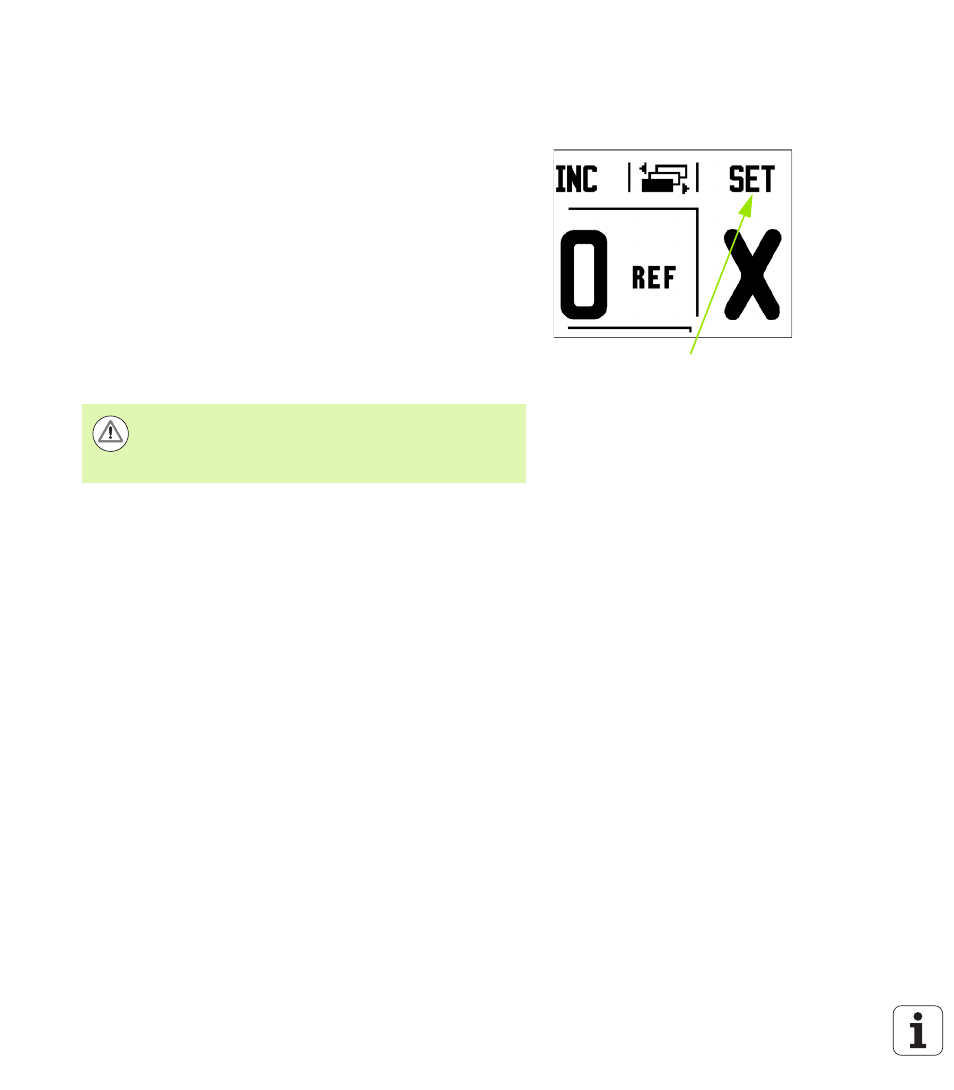

Softkey Установка/Обнуление
С помощью Softkey УСТ./ОБНУЛ. задается действие,
выполняемое после нажатия клавиши оси. Эта клавиша
осуществляет переключение между режимом установки и
обнуления. Текущий режим отображается в строке состояния.
Если в режиме отображения фактической позиции выбрано УСТ.,
то при нажатии кнопки оси откроется форма ТОЧКА ПРИВЯЗКИ.
Если же ND 780 работает в инкрементальном режиме, то
откроется форма ВВОД ПОЗИЦИИ.
Если в режиме отображения фактической позиции при активном
обнулении нажать клавишу оси, то точка привязки данной оси
обнулится в той координате, в которой находится ось в данный
момент. Если это сделать в режиме остаточного пути, то текущее
значение остаточного пути тоже обнулится.
Установка/Обнуление
Если в режиме отображения фактической позиции
выбрано ОБНУЛ., то при нажатии кнопки оси точка
привязки данной оси обнулится в той координате, в
которой находится ось в данный момент.
