Параметры меню Рабочие настройки
Для просмотра рабочих настроек используйте кнопки со
стрелками ВВЕРХ/ВНИЗ, а для редактирования нажмите ENTER
на одном из параметров.
Единицы измерения
В этой форме задаются единицы измерения и форматы, которые
будет использовать УЦИ. После включения УЦИ эти настройки
сразу становятся активными.
Дюймы/ММ - длина отображается и вводится в единицах,
выбранных в поле ЛИНЕЙНЫЙ. Переключение между
миллиметрами и дюймами происходит при нажатии Softkey
ДЮЙМЫ/MM. Можно изменить единицы измерения, нажав на
Softkey ДЮЙМЫ/ММ, как в режиме фактического значения, так
и в режиме остаточного пути.
Десятичные значения или радианы - в поле УГЛОВОЙ
задается, в каких величинах отображается и вводится значение
угла. Выберите ДЕСЯТИЧНЫЕ ЗНАЧЕНИЯ или РАДИАНЫ
используя Softkey.

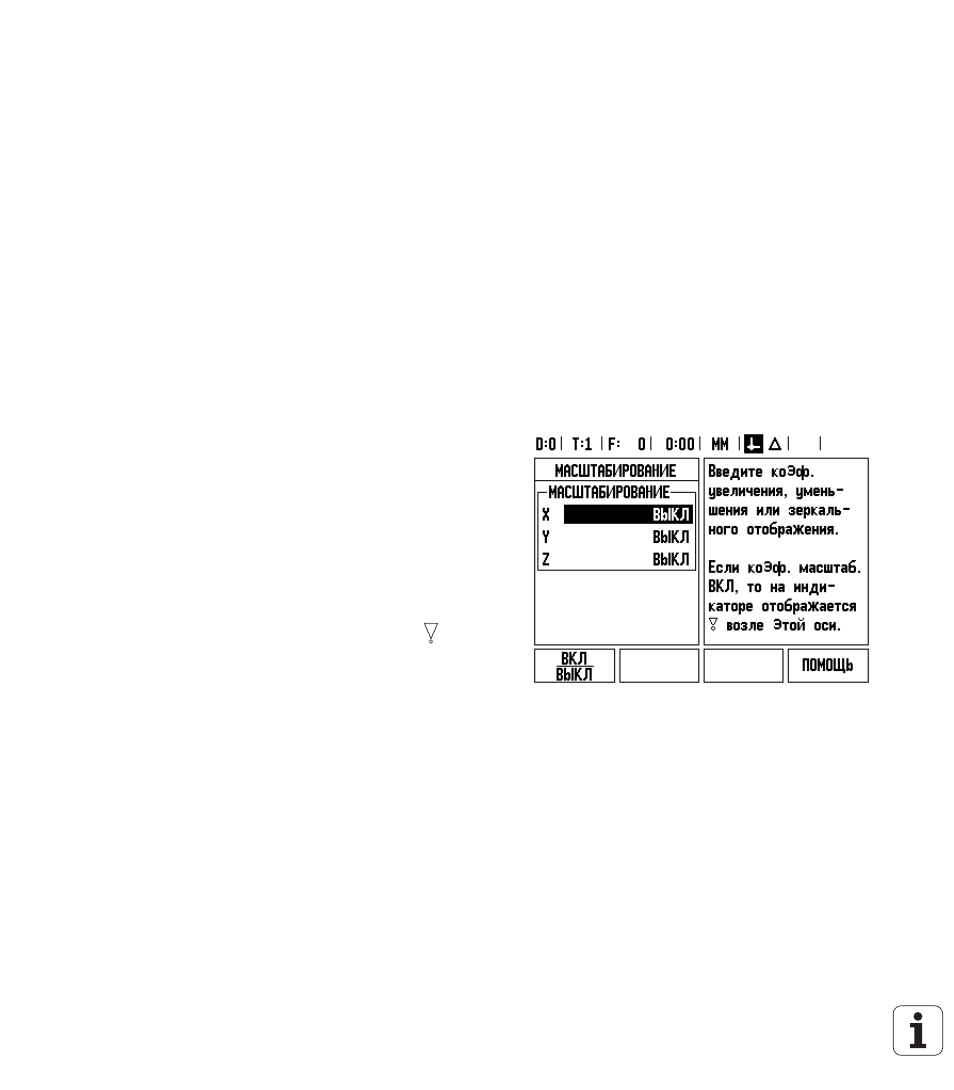

Масштабирование
Коэффициент масштабирования позволяет уменьшить или
увеличить заготовку на экране. Все перемещения,
регистрируемые датчиками обратной связи, умножаются на этот
коэффициент. Коэффициент 1.0 представляет заготовку в
размерах, заданных на чертеже.
С помощью клавиш с цифрами вводится числовое значение.
Диапазон ввода составляет от 0,1000 до 10,000. Также
допускается ввод отрицательного значения.
Настройки масштабирования сохраняются после отключения
питания.
Если коэффициент масштабирования имеет любое значение
кроме 1, то на оси дисплея отображается символ .
Клавиша Softkey ВКЛ/ВЫКЛ служит для включения и
отключения коэффициента масштабирования.
