46 I Инструкции по эксплуатации
I.3
Функции
фрез
еров
ания
Вызов таблицы инструмента
Перед началом обработки из таблицы выберите инструмент,
который Вы будете использовать. Если Вы будете работать с
коррекцией инструмента, ND 780 учтет сохраненные в таблице
данные.

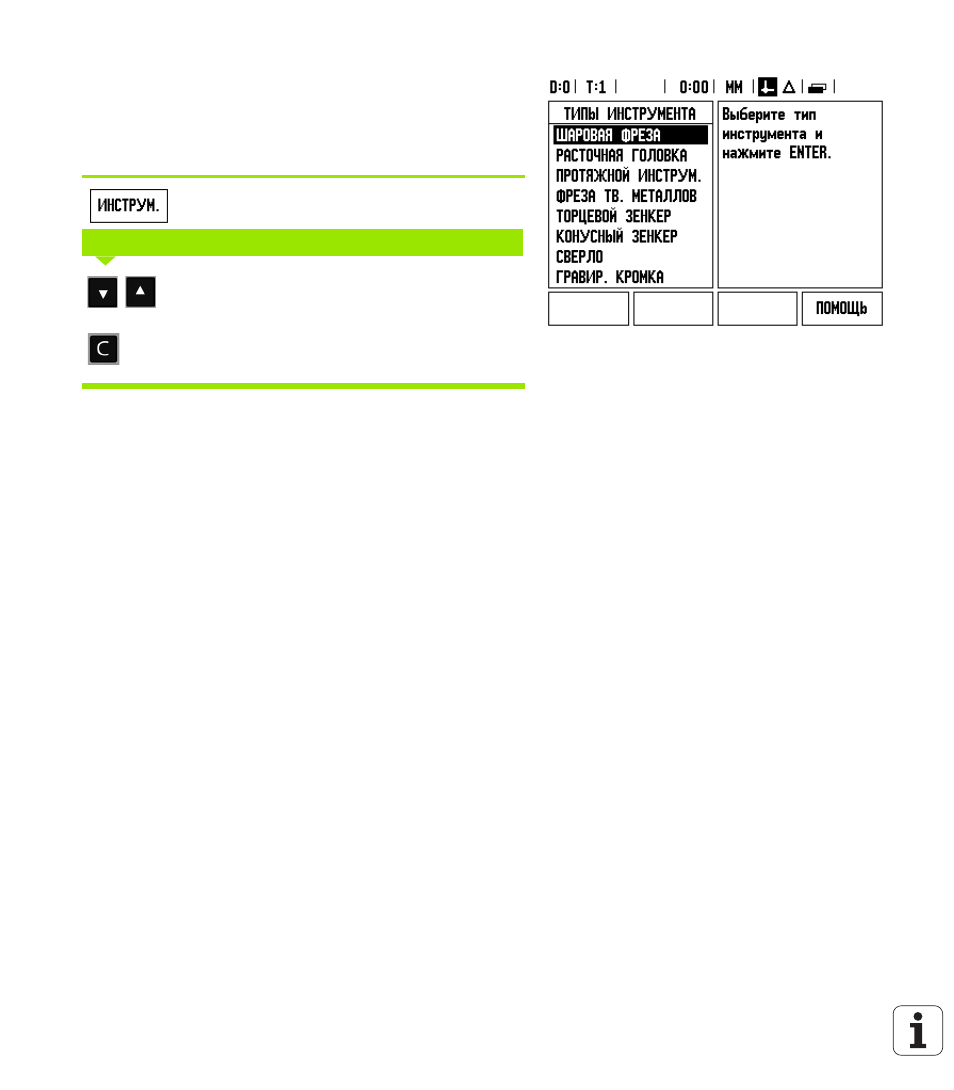

Вызов инструмента
Нажмите Softkey ИНСТРУМЕНТ.
Нажимайте клавиши ВВЕРХ/ВНИЗ, чтобы
пролистать весь список инструментов (1-16).
Выделите желаемый инструмент.
Убедитесь в том, что был выделен нужный
инструмент и нажмите C для выхода.
Softkey Точка привязки
Точка привязки задает связь между положением оси и
отображаемым значением.
Самым простым способом установки точки привязки являются
функции ощупывания УЦИ, независимо от того, используете ли
Вы для этого инструмент или кромочный щуп.
Конечно, можно также установить точку привязки, коснувшись
инструментом одной стороны заготовки за другой и приняв
координату инструмента за точку привязки (см. пример ниже).
Таблица точек привязки позволяет сохранять до 10 точек. В
большинстве случаев это освободит Вас от подсчета пройденного
пути при работе со сложными чертежами заготовки,
содержащими несколько точек привязки.
НОМЕР ИНСТРУМЕНТА
