Зеркальное отображение
Кромочный щуп (только для фрезерования)
Диаметр и коррекция на длину кромочного щупа задаются в этой
форме. Оба значения измеряются в единицах, отображаемых в
этой форме.
Клавиши с цифрами используются для ввода значений
диаметра и длины. Значение диаметра должно быть больше
нуля. Длина является величиной со знаком (положительным
или отрицательным).
Для отображения единиц измерения размеров кромочного
щупа используется Softkey.
Настройки масштабирования сохраняются после отключения
питания.
Диаметр/радиус
Выберите ДИАМЕТР/РАДИУС для изменения отображения оси
как диаметр или как радиус. ВКЛ означает, что данная ось будет
отображаться как диаметр. ВЫКЛ отключает функцию
ДИАМЕТР/РАДИУС. Информация о функции Радиус/Диаметр в
режиме точения, смотри страницу 81.

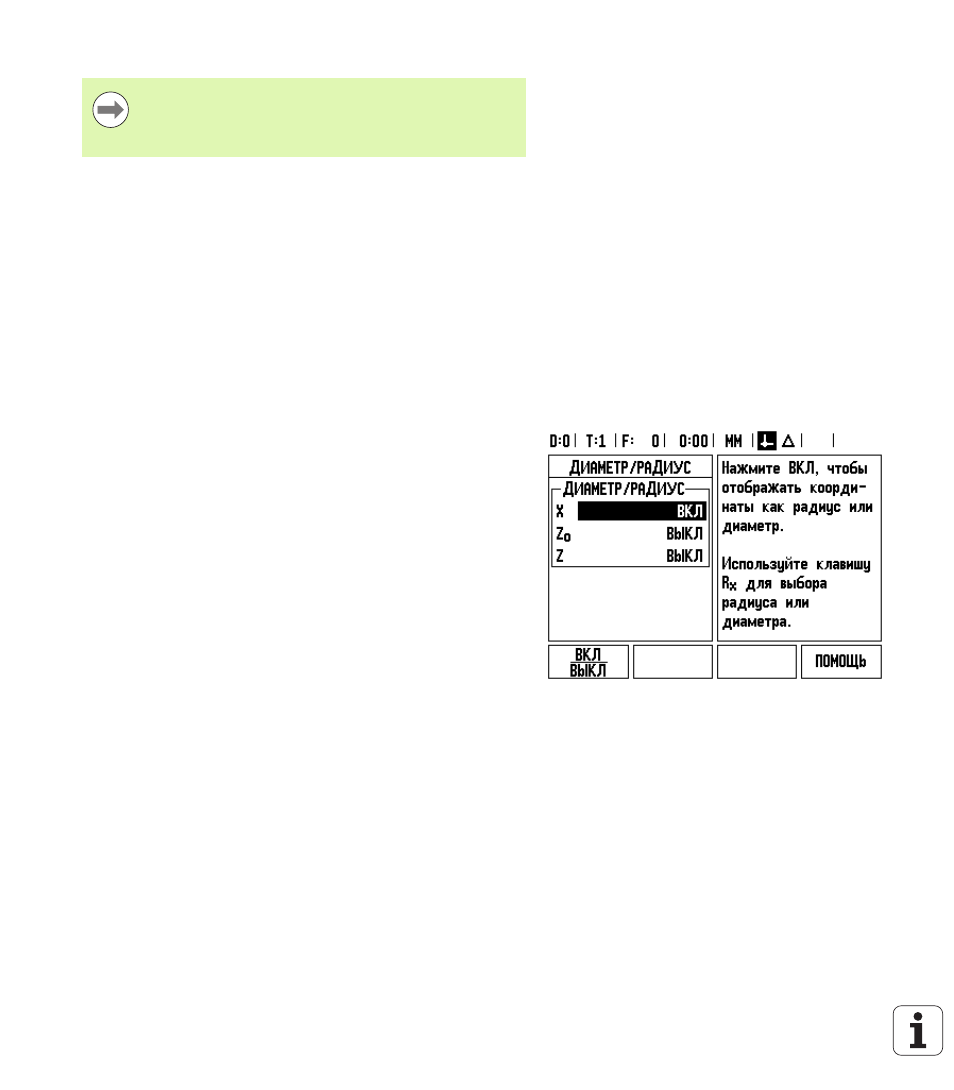

Выделите курсором ДИАМЕТР/РАДИУС и нажмите ENTER.
Курсор переместится в поле оси Х. Нажмите Softkey ВКЛ/ВЫКЛ
для активации или деактивации функции, в зависимости от того,
что Вы хотите выбрать, диаметр или радиус.
Нажмите ENTER.
Коэффициент масштабирования -1.00 отобразит
заготовку зеркально. Вы можете одновременно
выполнить зеркальное отображение заготовки и ее
масштабирование (смотри стр. 66).
