Функции
фрез
еров
ания

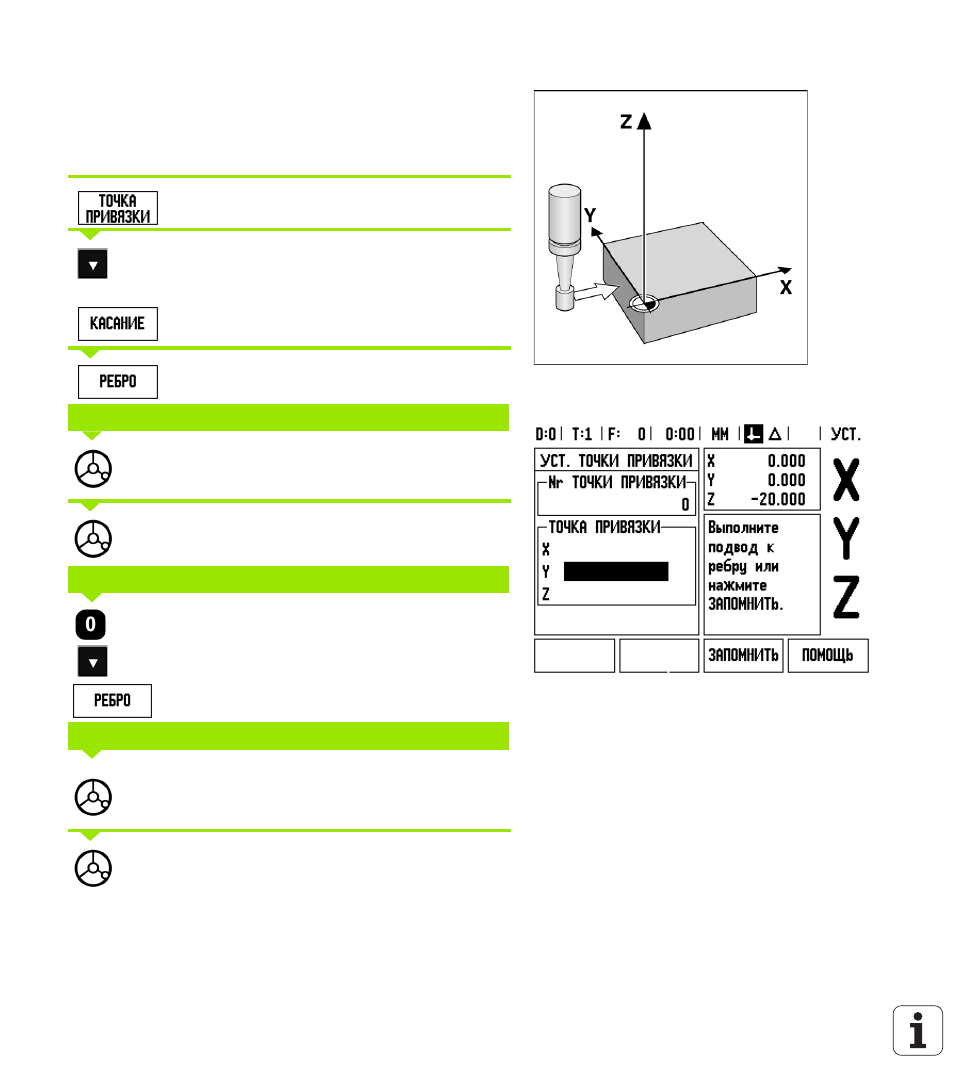

Пример: ощупывание ребра заготовки и установка угла в
качестве точки привязки.
Точка привязки оси:
X = 0 мм
Y = 0 мм
Координаты точки привязки могут быть установлены
ощупыванием ребер или поверхностей.
Нажмите ТОЧКА ПРИВЯЗКИ.
Введите новую точку привязки или переместите
курсор в поле оси Х клавишей СО СТРЕЛКОЙ
ВНИЗ.
Нажмите Softkey КАСАНИЕ.
Нажмите Softkey РЕБРО.
Коснетесь кромочным щупом первого ребра
заготовки, чтобы загорелись светодиоды щупа.
Отведите щуп от заготовки.
ND 780 предлагает 0 в качестве значения по
умолчанию. Введите желаемую координату ребра
заготовки, например, X = 0 мм и
нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Нажмите Softkey РЕБРО.
Коснетесь кромочным щупом первого ребра
заготовки, чтобы загорелись светодиоды щупа.
Отведите щуп от заготовки.
ОЩУПЫВАНИЕ ПО ОСИ X
ВВОД ЗНАЧЕНИЯ ДЛЯ X = 0
ОЩУПЫВАНИЕ ПО ОСИ Y
