ND 780
37
I.2
Общ
ая
инф
ор
м
ация
о
ND 780

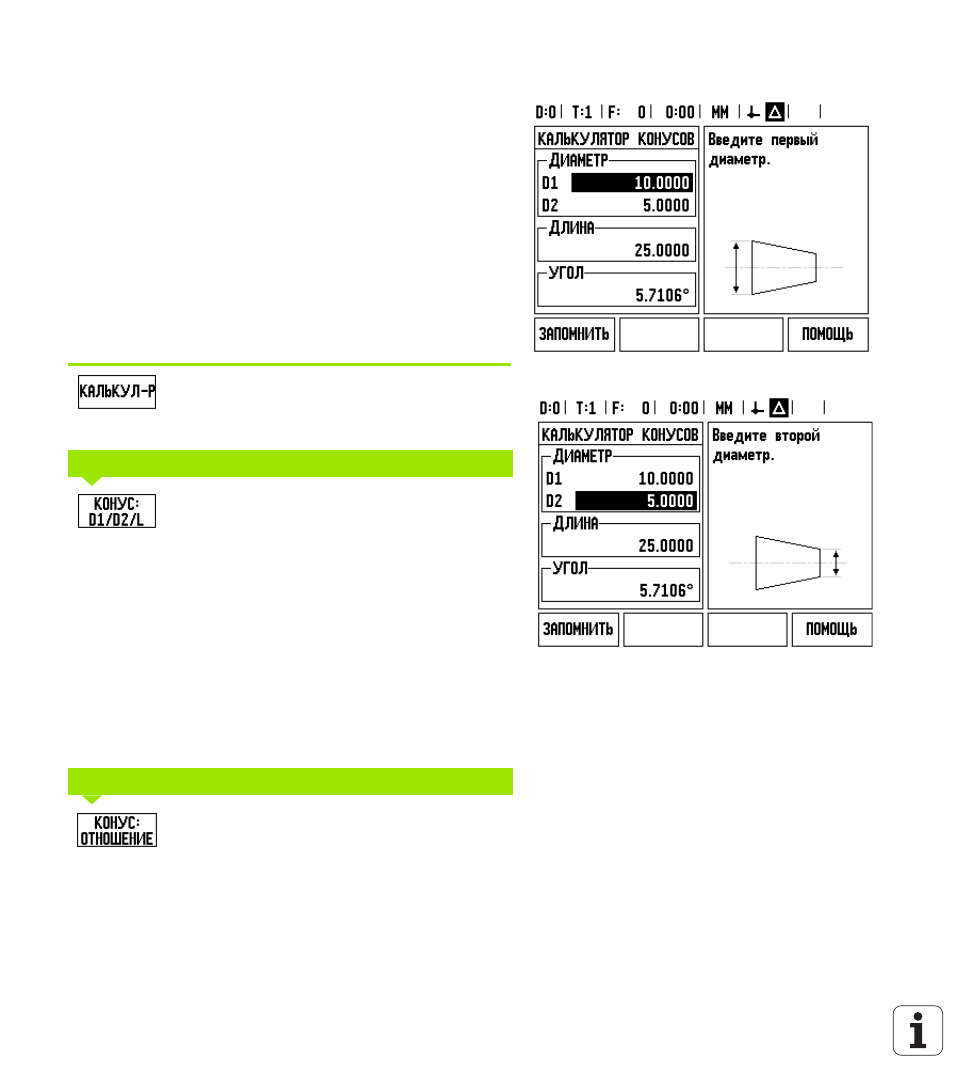

Softkey Калькулятор конуса
(только для точения)
Конус можно рассчитывать путем ввода размеров, указанных на
чертеже, или же путем ощупывания заготовки конусной формы с
помощью инструмента или измерительного датчика.
Калькулятор конуса предназначен для расчета угла конуса.
Ввод значений:
Для расчета конуса необходимо:
Изменение радиуса конуса
Длина конуса
Для расчета конуса с использованием двух диаметров (D1, D2) и
длины необходимо:
Начальный диаметр
Конечный диаметр
Длина конуса
Нажмите Softkey КАЛЬКУЛ-Р
На панели Softkey появятся клавиши с функциями
калькулятора конуса.
Для подсчета угла по двум диаметрам и
расстоянием между ними используйте клавишу
Softkey КОНУС: D1/D2/L.
Введите первую точку конуса ДИАМЕТР 1
используя клавиши с цифрами на клавиатуре и
нажмите ENTER или коснитесь инструментом
одной точки и нажмите ЗАПОМНИТЬ.
Повторите это действие для поля ДИАМЕТР 2.
При использовании кнопки ЗАПОМНИТЬ угол
конуса подсчитывается автоматически.
Если Вы вводите данные через клавиатуру, то
введите значение в поле ДЛИНА и нажмите
ENTER. Угол конуса отобразится в поле УГОЛ
Для подсчета угла по отношению изменения
диаметра к длине используйте клавишу Softkey
КОНУС: ОТНОШЕНИЕ.
Используя клавиши с цифрами, введите значения
в поля ЗНАЧЕНИЯ 1 и 2. Нажимайте ENTER после
каждого ввода.
Рассчитанные значения отношения и угла
появятся в соответствующих полях.
D1/D2 Длина
КОНУС ОТНОШЕНИЕ
