Матрица отверстий
Необходимые данные:
Тип шаблона (решетка или рамка)
Первое отверстие (1-ое отверстие шаблона)
Отверстий в ряду (количество отверстий в каждом ряду
шаблона)
Расстояние между отверстиями
Угол (угол или разворот шаблона)
Глубина (конечная глубина сверления по оси инструмента)
Количество рядов (число рядов в шаблоне)
Расстояние между рядами (расстояние между рядами
шаблона)

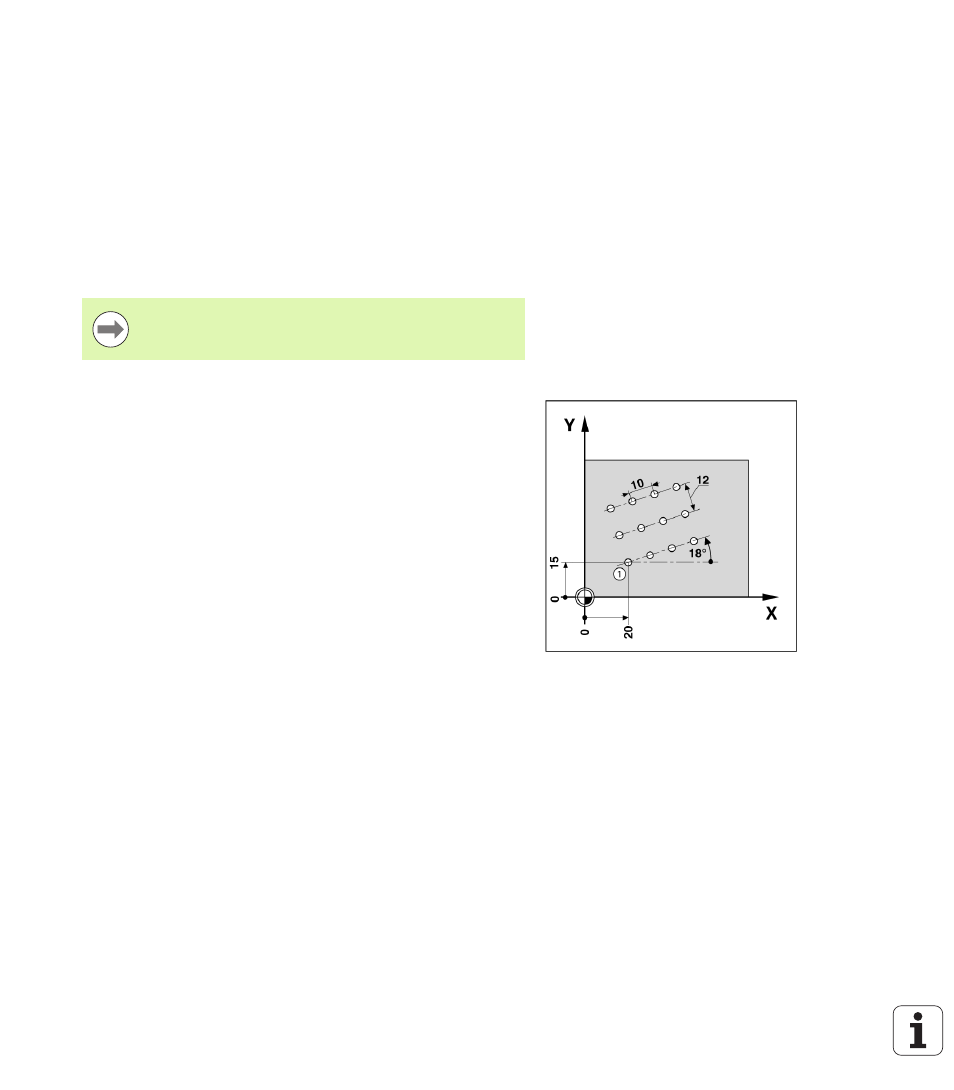

Пример: задание и выполнение матрицы отверстий.
Тип: решетка
Первая X координата отверстия: X = 20 мм
Первая Y координата отверстия: X = 15 мм
Число отверстий в ряду: 4
Расстояние между отверстиями: 10 мм
Угол разворота: 18°
Глубина отверстия: -2
Количество рядов: 3
Расстояние между рядами: 12 мм
Матрицу отверстий можно зеркально отобразить введя
отрицательное расстояние и поворачивая на угол 180°.
