2

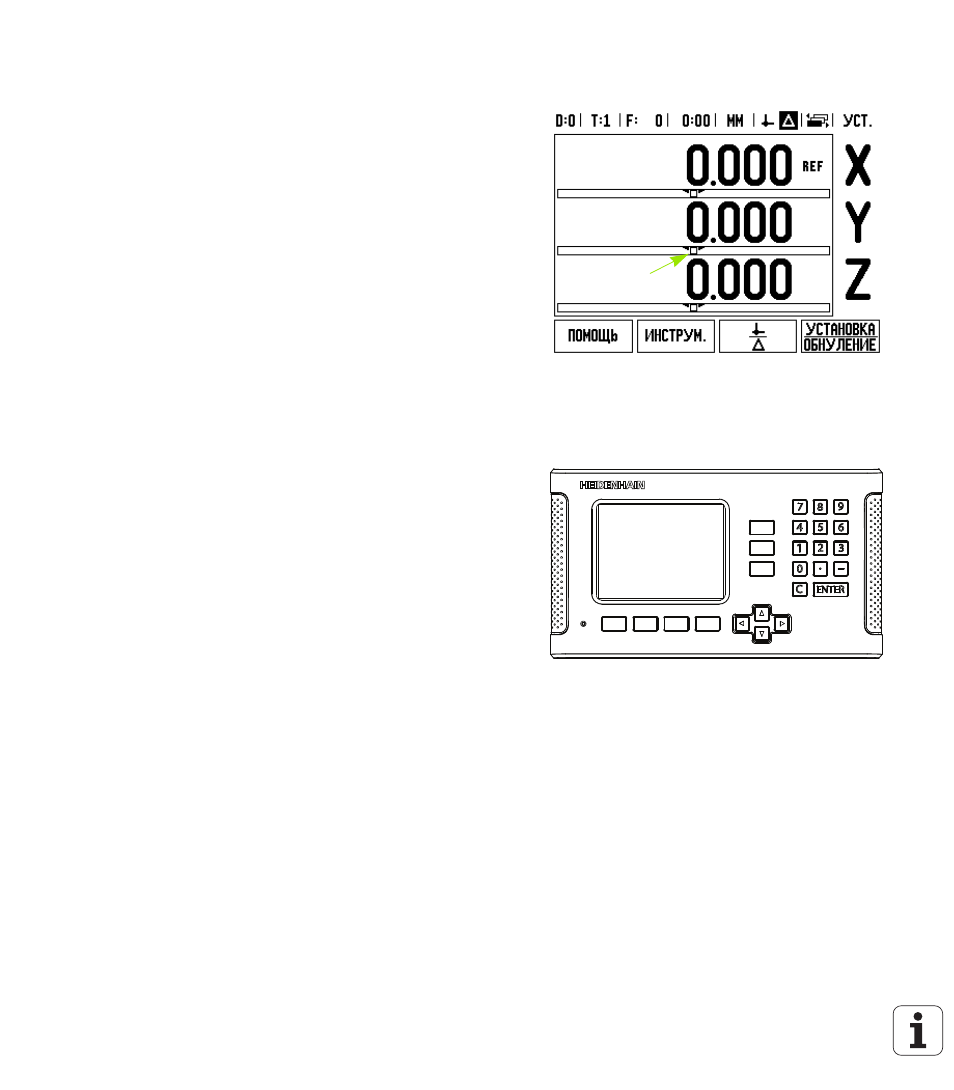

Экран ND 780
Классический экран устройства цифровой индикации ND 780.
Фронтальная панель ND 780
Фронтальная панель устройства цифровой индикации ND 780 с
пояснениями всех кнопок.
1
2
3
4
5
6 7
8
9
14
13
12
11
10
1
Точка привязки
2
Инструмент
3
Подача
4
Секундомер
5
Единицы измерения
6
Текущее значение
7
Остаточный путь
8
Индикация страниц
9
Установка/Обнуление
10
Названия осей
11
Символ обнуления Ref
12
Функции клавиш Softkey
13
Графическая помощь при позиционировании
14
Область индикации
6
7
8
9
4
2
1
3
5
1
Кнопки выбора осей (3) - X, Y, & Z
2
Цифровая клавиатура
3
Кнопка ENTER для подтверждения и выбора полей
4
Кнопка сброса CLEAR
5
Кнопки со СТРЕЛКАМИ
6
Многофункциональные клавиши SOFTKEY, изх значение
меняется в зависимости от режима
7
Световой индикатор питания LED
8
Дисплей
9
Ручки
