Подключение кромочного щупа и входные
сигналы
Подключите кромочный щуп HEIDENHAIN к Sub-D-разъему X10
на задней панели УЦИ.
При использовании кромочного щупа необходимо настроить
следующие параметры:
Длина наконечника
Диаметр наконечника
Описание рабочих параметров смотри “Параметры меню
Рабочие настройки” на странице 27.

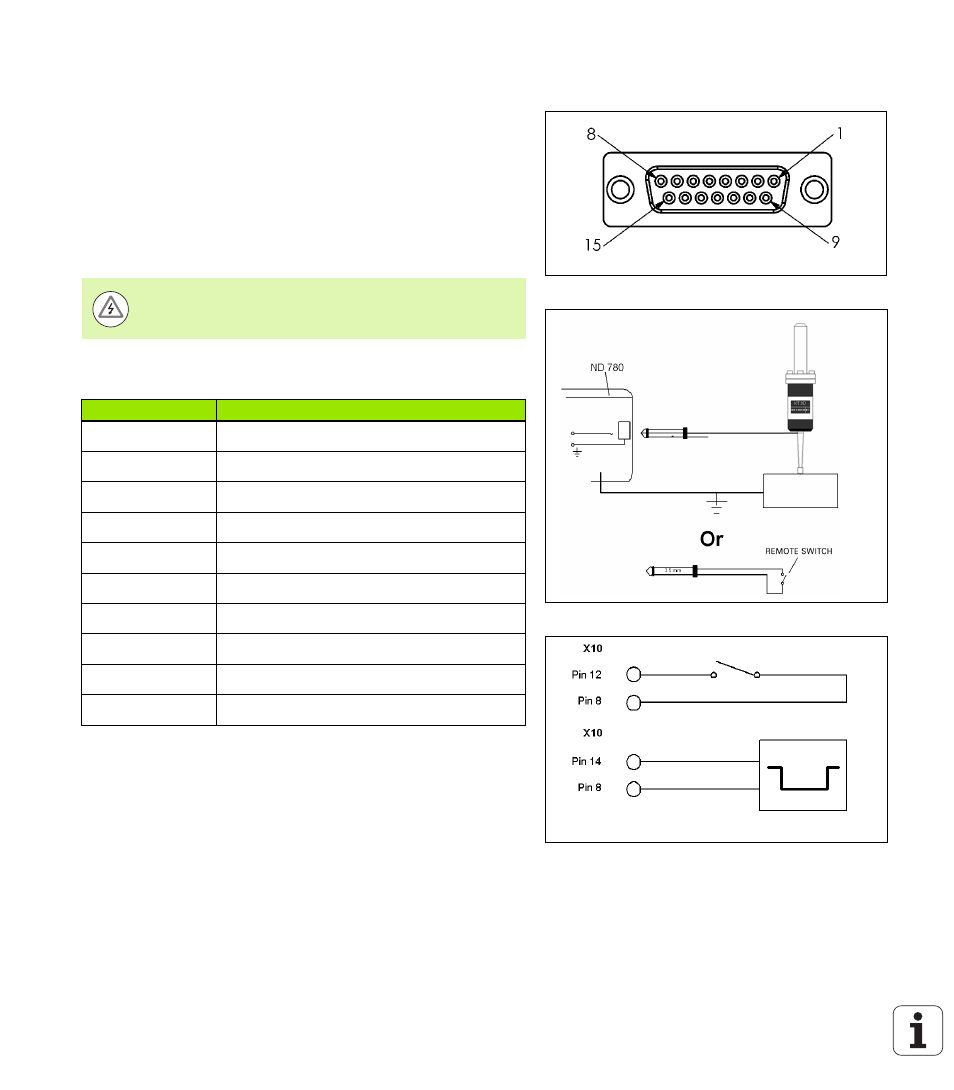

Распайка разъема кромочного щупа и разъема для передачи
измеренных значений
Пины 12 и 14 используются с функцией передачи измеренных
значений. При замыкании одного из этих контактов на Пин 8 (0V)
измеренные значения передаются по TXD-линии интерфейса
RS-232, как описано в рабочих настройках. Для установления
контакта между пином 12 и пином 8 используется обычный ключ.
Импульс между 14 и 8 пинами передается с помощью
логического устройства TTL (SN74LSXX).
Новые настройки кромочного щупа необходимо
задавать самостоятельно.
Пин
Сигнал
1
0V (внутренний экран)
2
Готовность KTS (кр.щупа)
3
Signal for IOB
6
DC 5 V
7
0V
8
0V
9
Signal for IOB
12
Передача измеренных значений
13
KTS
14
Импульс передачи измеренных значений
