Руководство по установке и настройке
2-42
для оси системы регулировки высоты резака, а также значения
смещения аналогового сигнала для подходящего аналогового
входа системы регулировки высоты резака настраиваются на
данном экране. Для калибровки аналоговых входов необходимо
соединить вместе два штырька, принадлежащих одному входу,
при помощи перемычки и просмотреть значение входного
напряжения на экране диагностики аналоговых входов-выходов.
Входное напряжение должно быть равно 0. При отображении на
диагностическом экране любого напряжения в целях снижения
входного напряжения до 0 можно подать на этот вход
напряжение смещения, равное входному напряжению, значение
которого отображается на экране.

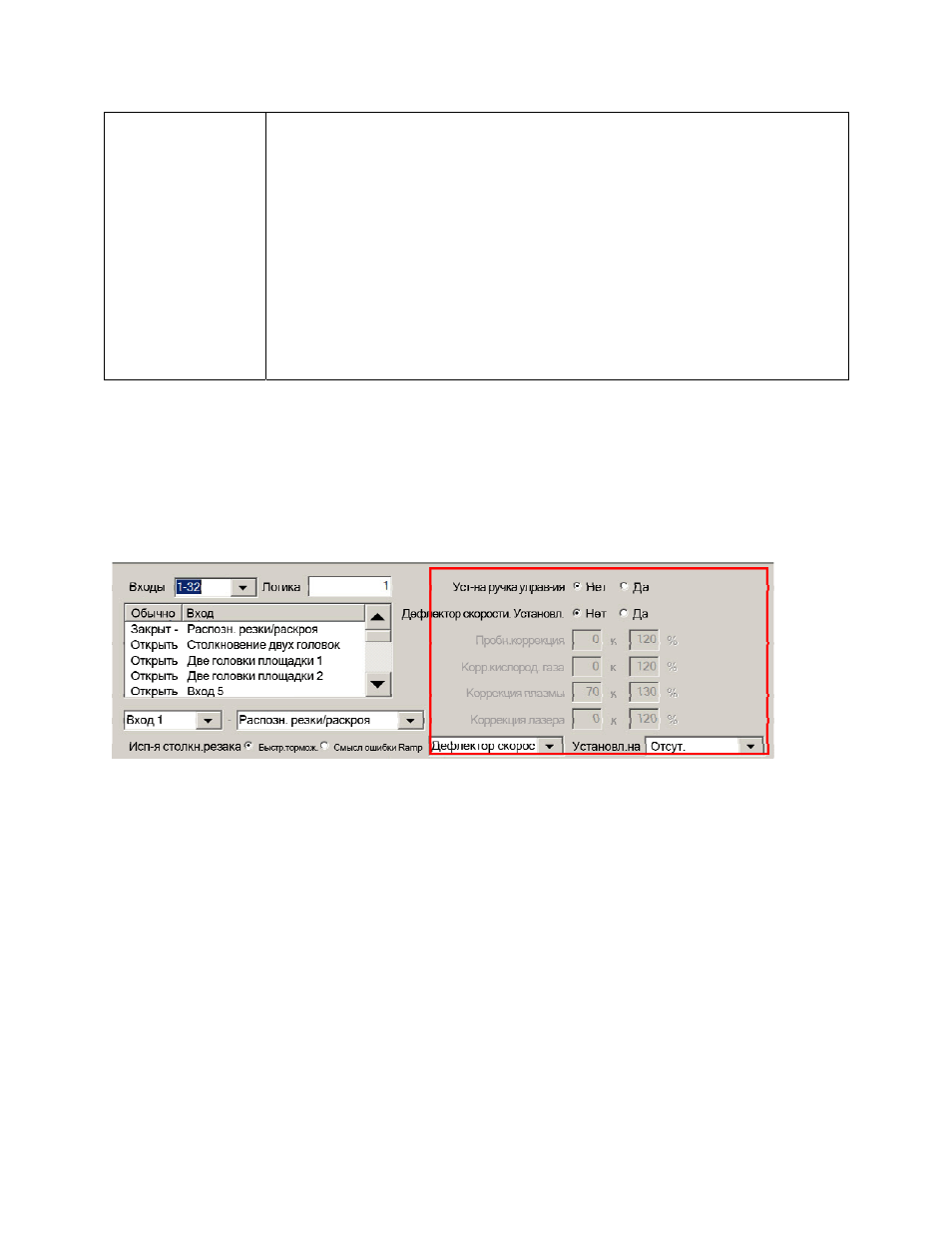

Настройка д е флектора скорости и ручки управления
При помощи односторонних входов на плате аналогового входа, установленной в
ЧПУ, блок ЧПУ может быть настроен на поддержку внешней ручки управления или
двух потенциометров скорости.
Примечание. Данные функции не доступны для всех типов ЧПУ. Для работы
функций может потребоваться поставляемое отдельно оборудование ЧПУ.
 Внешняя ручка управления используется в качестве сигнала команды
перемещения в том или ином направлении при работе в режиме
перемещения вручную.
 Поставляемый отдельно потенциометр скорости может использоваться для
регулировки текущей скорости перемещения.
 Для работы данных функций их необходимо включить на защищенном
паролем экране входов-выходов.
 Потенциометр скорости 1 управляет скоростями плазменной системы 2.
 Потенциометр скорости 2 управляет скоростями ручной толчковой подачи в
диапазоне от 0 до 100.
