Компенсация движения
9-3
программу ЧПУ, согласно которой осуществляется поперечное передвижение от
цели к цели на расстояния между двумя соседними целями с паузами после
каждого перемещения.
В данном примере длина каждого сегмента перемещения равна 6 дюймам.
Первым перемещением по программе является перемещение в противоположном
направлении для нивелирования любого имеющегося люфта. Следующее
перемещение выполняется по направлению к первой цели. На первой цели
программа приостанавливает перемещение и предлагает пользователю запустить
процесс разметки оси. Лазерный интерферометр записывает значение
отклонения от положения на каждой цели по длине оси. В данном примере
лазерный интерферометр запишет значения отклонения положения на 52 целях
или 26 целях за каждый проход.

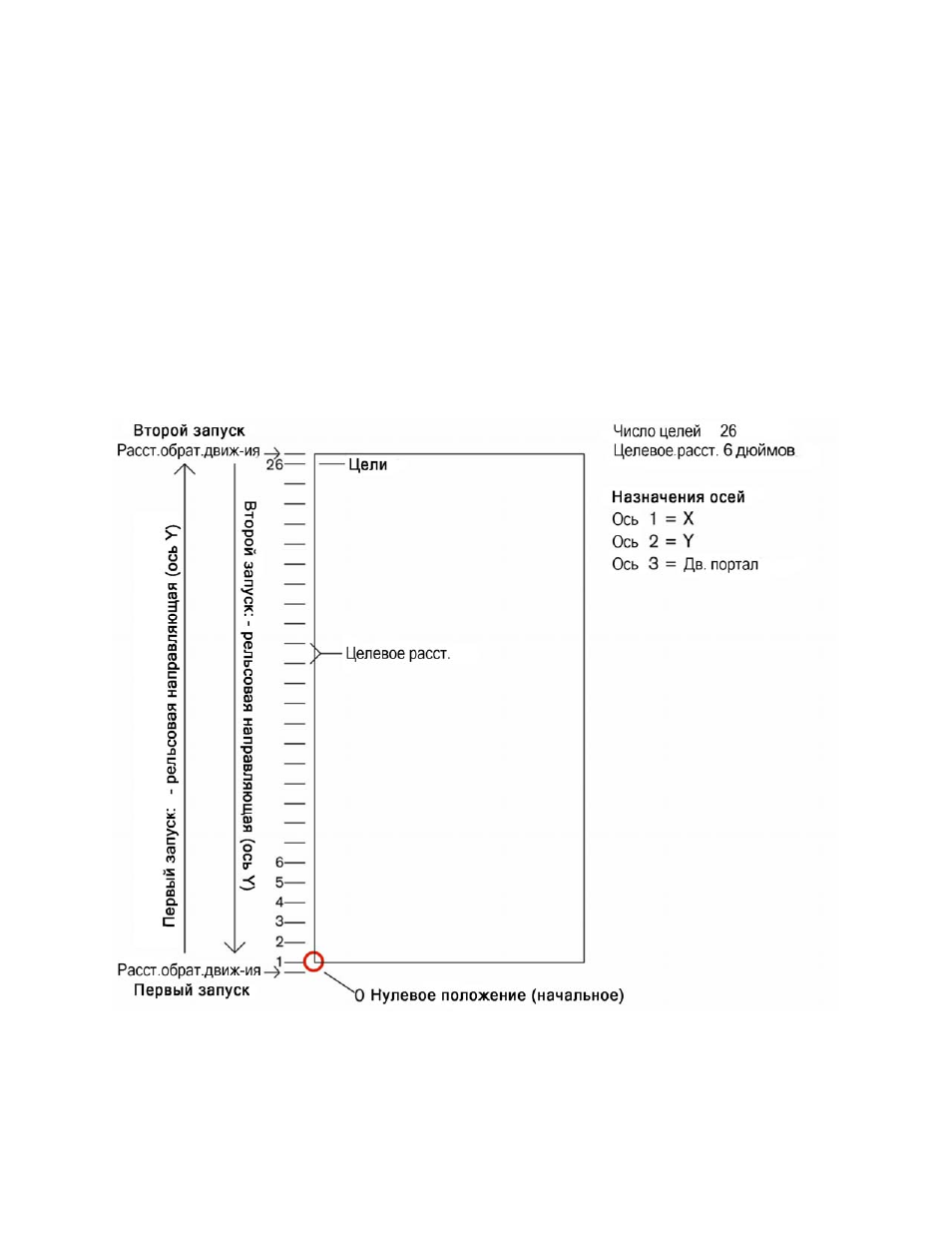

Данные на следующем рисунке основаны на предыдущем примере. Лазерный
интерферометр рассчитывает значение отклонения положения на 3 целях с
