Расстановка станций резки
При помощи параметров расстановки резаков на экране «Параметры ручного
режима» можно провести расстановку двух резаков в рамках подготовки к
спаренной или зеркальной резке. Параметры расстановки резаков включаются на
экране специальных настроек в списке «Сост-е/Функция».
Попереч. Задает станцию для задания расстояния между ней и другой: это либо
станция 1, либо станция 2.
Задание расстояния: Общее расстояние между станциями минус минимальное
расстояние между головками
Отвод станции 2 от станции 1 на заданное расстояние
В данном примере, на стол для резки помещают 2 листа шириной 48 дюймов и
длиной 96 дюймов. Листы располагают на расстоянии 15 дюймов друг от друга.
Необходимо разместить станцию 1 в нижнем левом углу первого листа и станцию
2 в нижнем левом углу второго листа. Общее расстояние между станциями
составляет 63 дюйма (48 дюймов + 15 дюймов)
1. При помощи управления толчковой подачей переместите станцию 1 в нижний
левый угол первого листа.
2. Выберите значок «Ручной», затем нажмите программную клавишу «Параметры
ручного режима».

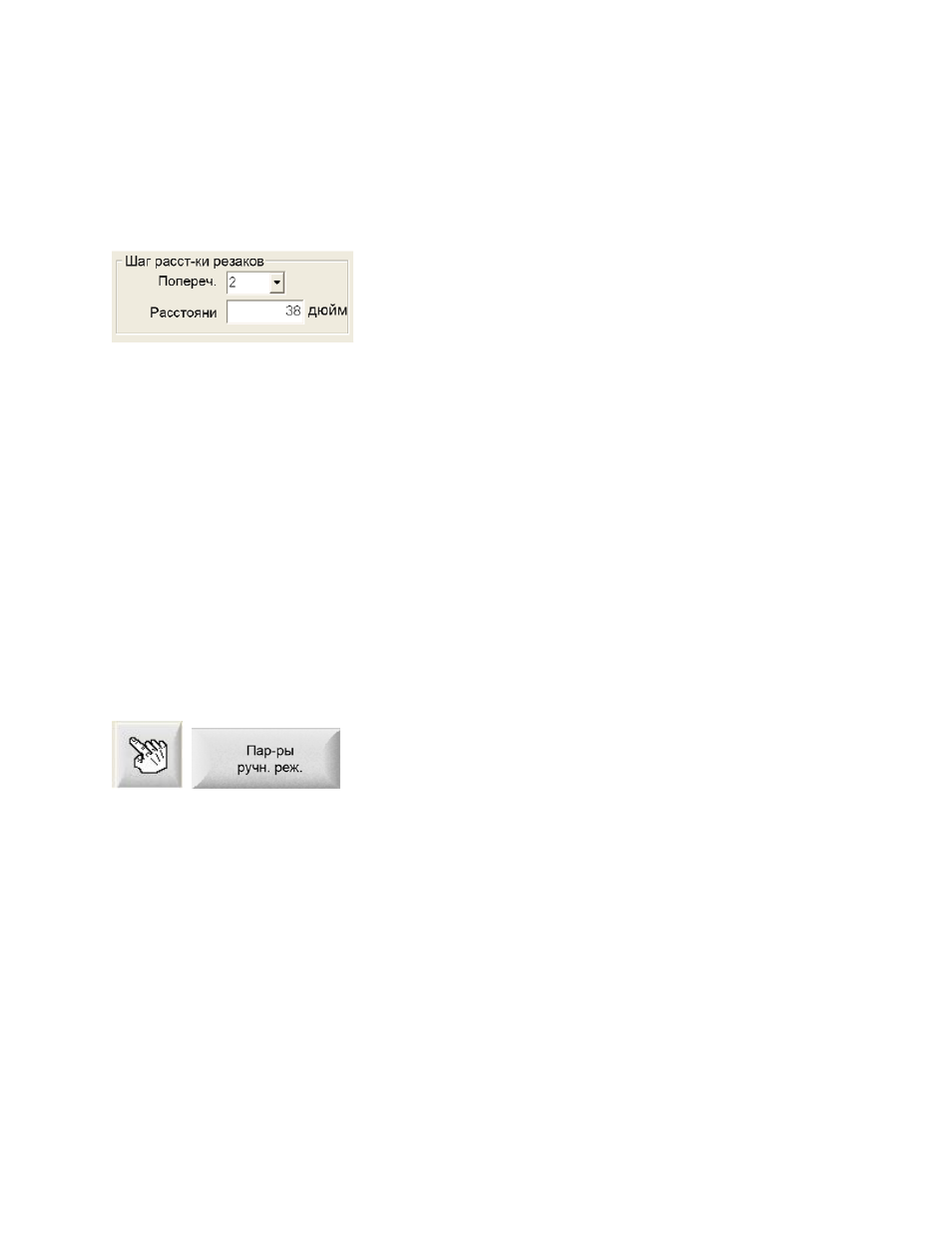

3. На экране «Параметры ручного режима» выберите поперечину 2 в пункте «Шаг
расст-ки резаков» с тем, чтобы станция 2 начала перемещение от станции 1.
4. В качестве значения для расстояния введите 38 дюймов. Данное расстояние
равно общему расстоянию в 63 дюйма минус минимальное расстояние между
головками 25 дюймов.
5. Нажмите программную клавишу «Задать расстояние между резаками».
6. Появится диалоговое окно, в котором будет задан вопрос, размещена ли
станция 1 над передним углом первого листа. В качестве ответа на данное
сообщение выберите «Да».
7. Вы вернетесь на основной экран, на котором появится сообщение «Готово для
начала резки». В качестве ответа на данное сообщение выберите «Да».
