1. Интерфейсная сервоплата
2. Ленточный кабель
3. Плата MCC
Проверка системы регулировки высоты резака
Берегись! Для предотвращения движения стола перед проведением теста
отключите от ЧПУ все кабеля осей.
Этот тест следует проводить в следующих случаях.
 Контакт сопла функционирует некорректно. Например, если датчик
исходной высоты, в котором используется омический контакт, не
распознает лист или неточен, если резак входит в лист без возврата или
если резак зажигается в воздухе.
 Обратная связь по дуговому напряжению функционирует некорректно.
 Резак поднимается за пределами пластины или вдавливается в пластину во
время первой части операции резки после прожига.
Порядок тестирования порта системы регулировки высоты резака.
1. На экране «Интерфейс станка» выберите порт системы регулировки высоты
резака для тестирования.

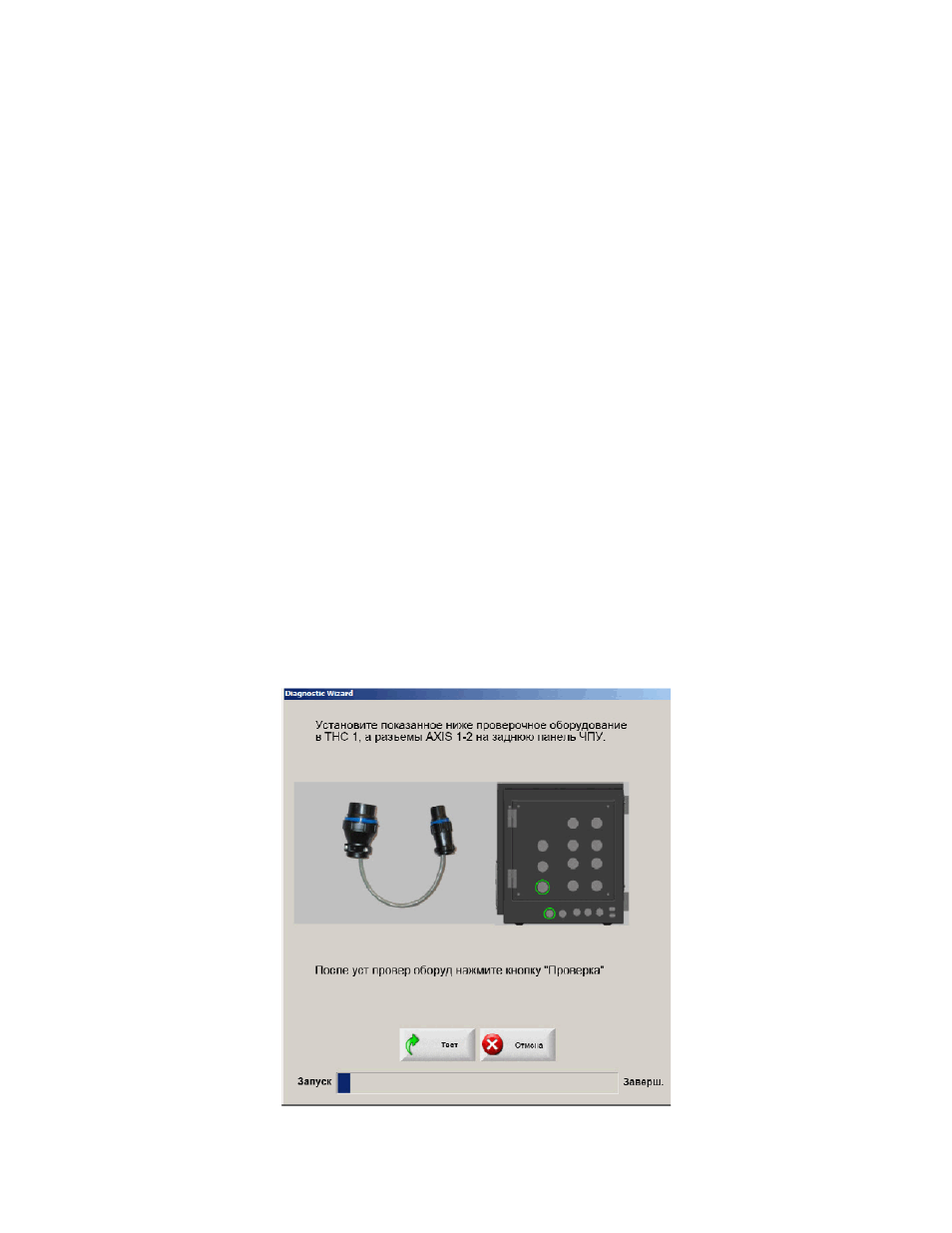

2. Следуйте инструкциям на экране для подключения кабеля тестирования
системы регулировки высоты резака к выбранному порту THC и к порту осей 1–
2 (HyPath) или порту осей X/Y (Picopath). Для HyPath используйте синий тестер,
для Picopath — желтый (не показан).
