Применения
13-15
Расстановка станций, смещения и программные пределы

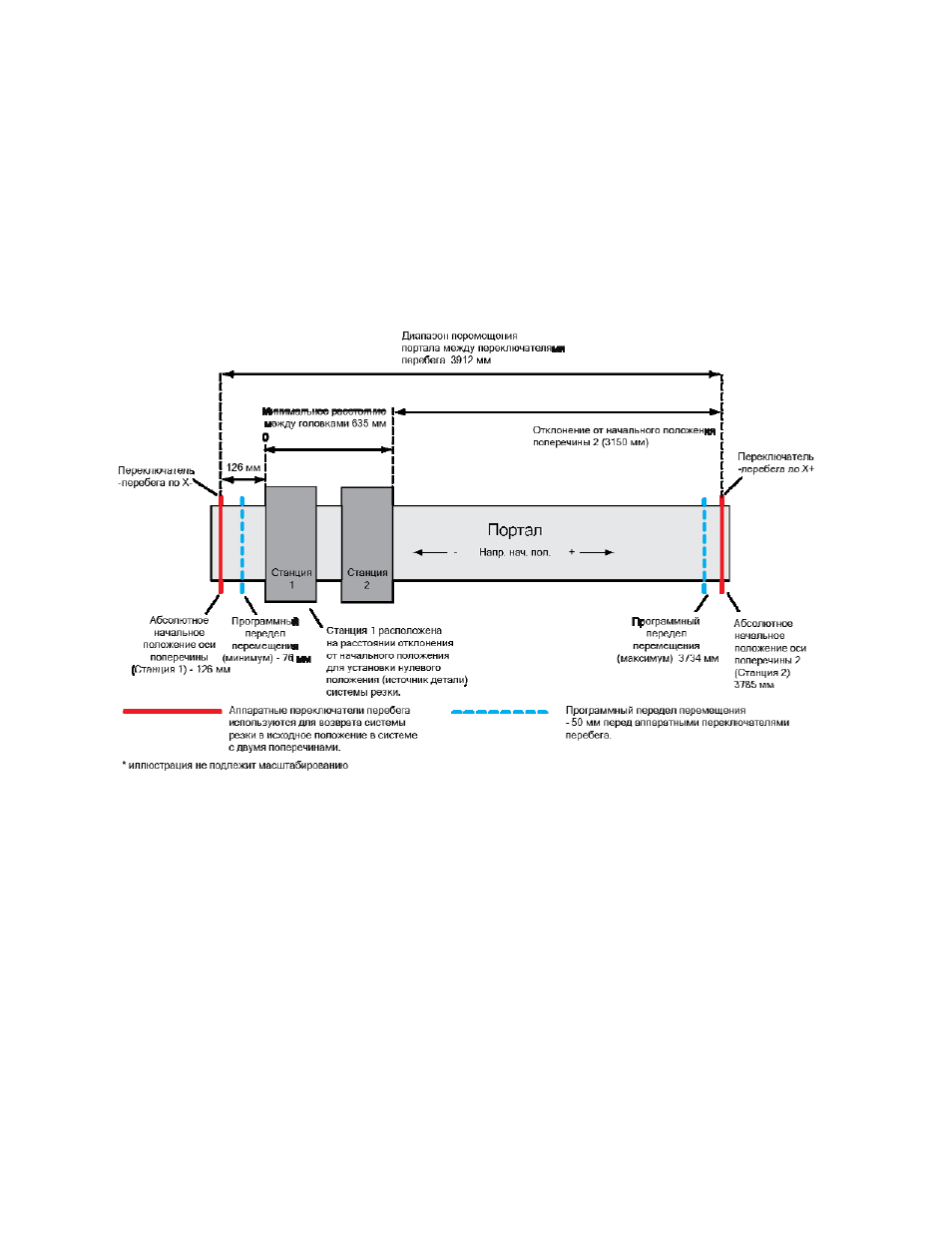

На рисунке ниже показаны абсолютное исходное положение, смещения от
исходного положения, программные пределы и минимальное расстояние между
резаками в системе резки с двумя поперечинами. В примере используется портал
с расстоянием перемещения 3192 мм по оси поперечины между выключателями
перебега. При завершении цикла возврата в исходное положение ось поперечины
будет располагаться в положении 0. При этом ось поперечины 2 будет занимать
положение 25 (635 мм), что равно минимальному расстоянию между головками.
Примечание. Значения, указанные в настоящем примере, могут отличаться от
значений Вашей системы резки.
