Ось двух порталов – Инструкция по эксплуатации Hypertherm V9 Series Phoenix Rev.6
Страница 105
Настройка станка
2-65
Ось двух порталов

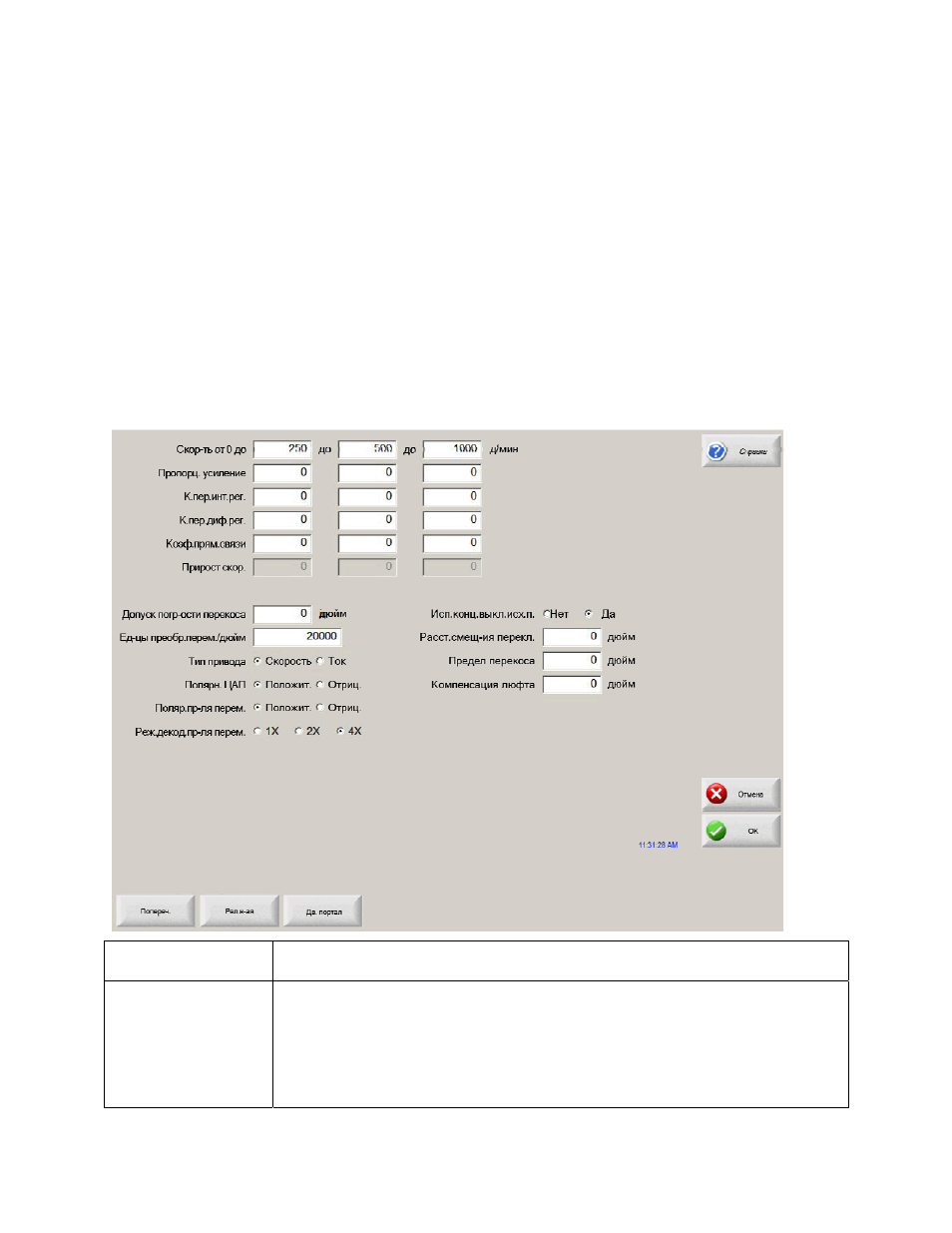

При настройке ЧПУ на работу с осью двух порталов среди прочих экранов ЧПУ
будет и изображенный ниже экран.
Управление осью двух порталов осуществляется на ЧПУ как управление
отдельной осью, которая зеркально отображает выход основной оси рельсовой
направляющей. Кроме того, работа оси двух порталов сравнивается с основной
осью рельсовой направляющей; для поддержания оси в нужном положении
дается дополнительная команда выхода.
Определения параметров настройки идентичны параметрам осей
поперечины/рельсовой направляющей. Однако в данном случае меньше
количество вариантов выбора, как как к оси двух порталов не применяются
функции перебегов и возврата в исходное положение.
Параметр
Описание
Скорость от
0 до
При помощи данного параметра инженер-техник может
задавать выбранные диапазоны скорости для настройки
величины увеличения для различных выбранных скоростей.
Примечание. Данные параметры скорости напрямую связаны
с полем «Скорость до» применительно к показателям
