Диагностика
6-27
Тест ручки управления и дефлектора скорости
Берегись! Для предотвращения движения стола перед проведением теста
отключите от ЧПУ все кабеля осей.
Для тестирования порта ручки управления и дефлектора скорости
выполните указанные ниже действия.
1. На экране «Интерфейс станка» выберите порт ручки управления/дефлектора
скорости.

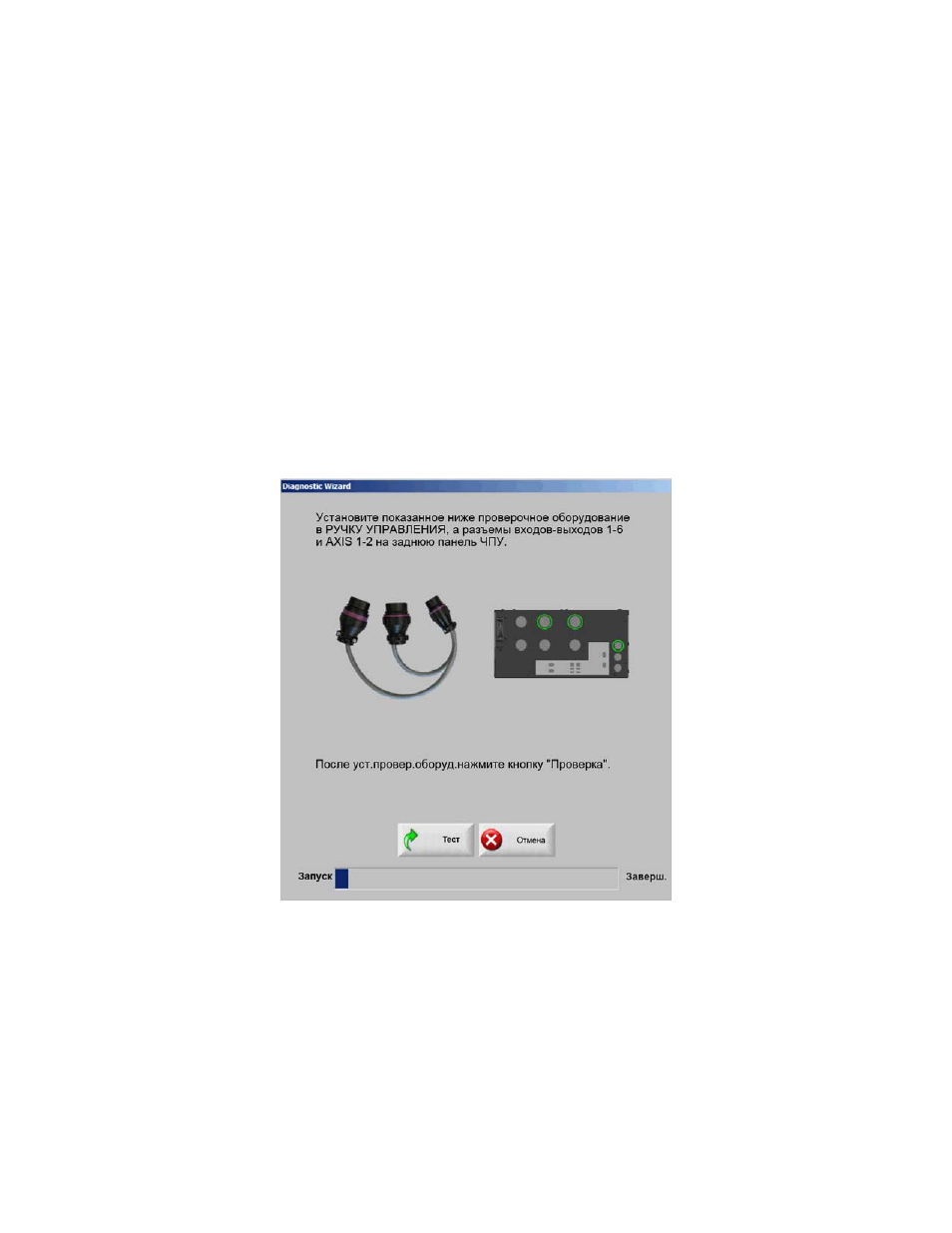

2. Следуйте инструкциям на экране для подключения тестера HyPath
(фиолетовый) к порту ручки управления/дефлектора скорости, порту осей 1-2 и
порту входов-выходов 1-6.
Для системы Picopath подключите коричневый тестер к порту ручки
управления/дефлектора скорости, порту X/Y и порту входа-выхода.
3. На экране «Интерфейс станка» выберите Тест. Об успешном выполнении
теста свидетельствует соответствующее сообщение.
Если провести тест не удается, обратитесь к изготовителю комплексного
оборудования или системному интегратору для проверки или этих деталей в
указанном ниже порядке.
1. Аналоговая полевая интерфейсная плата
2. Ленточный кабель
3. Аналоговая интерфейсная плата
