Применения
13-23
Резка зеркального отображения с двумя станциями резки
Ось поперечины 2 может выполнять как спаренную резку, так и резку зеркального
отображения. По умолчанию для поперечины 2 задан режим спаренной резки. Для
включения функции резки зеркального отображения с помощью оси поперечины 2
необходимо использовать файл детали ЧПУ с кодом М85 (включение головки 2
резки зеркального отображения). Для отключения данной функции используется
код М84 (отключение для головки 2 режима резки зеркального отображения).
Необходимо вставить данные М-коды до начала любого перемещения согласно
программе ЧПУ для обработки деталей. В противном случае ось поперечины 2
начнет перемещение в паре с осью поперечины.
Вставить коды в программу обработки деталей можно при помощи Shape Wizard.
1. На основном экране необходимо нажать программную клавишу «Менеджер
фигур».
2. На экране менеджера фигур необходимо нажать программную клавишу «Shape
Wizard».
В текстовом окне EIA появится программа обработки деталей. Просмотреть
программу обработки деталей в режиме прокрутки до того места в коде, куда
необходимо вставить новые коды.

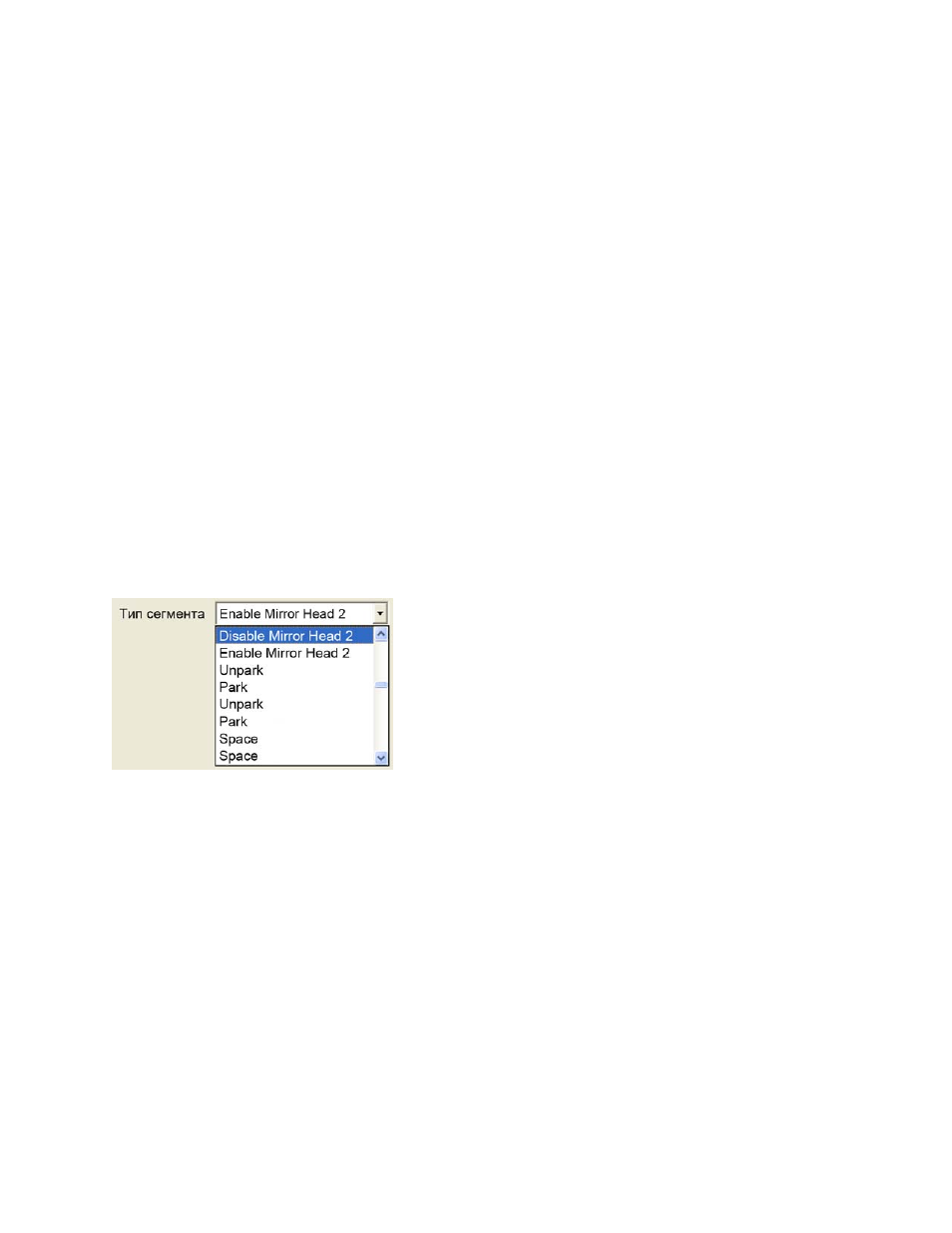

3. Для просмотра доступных программных кодов выбрать меню «Тип сегмента».
4. Выбрать код, который необходимо вставить в программу.
5. При помощи программных клавши в нижней части экрана вставить код в
программу.
