Диагностика
6-31

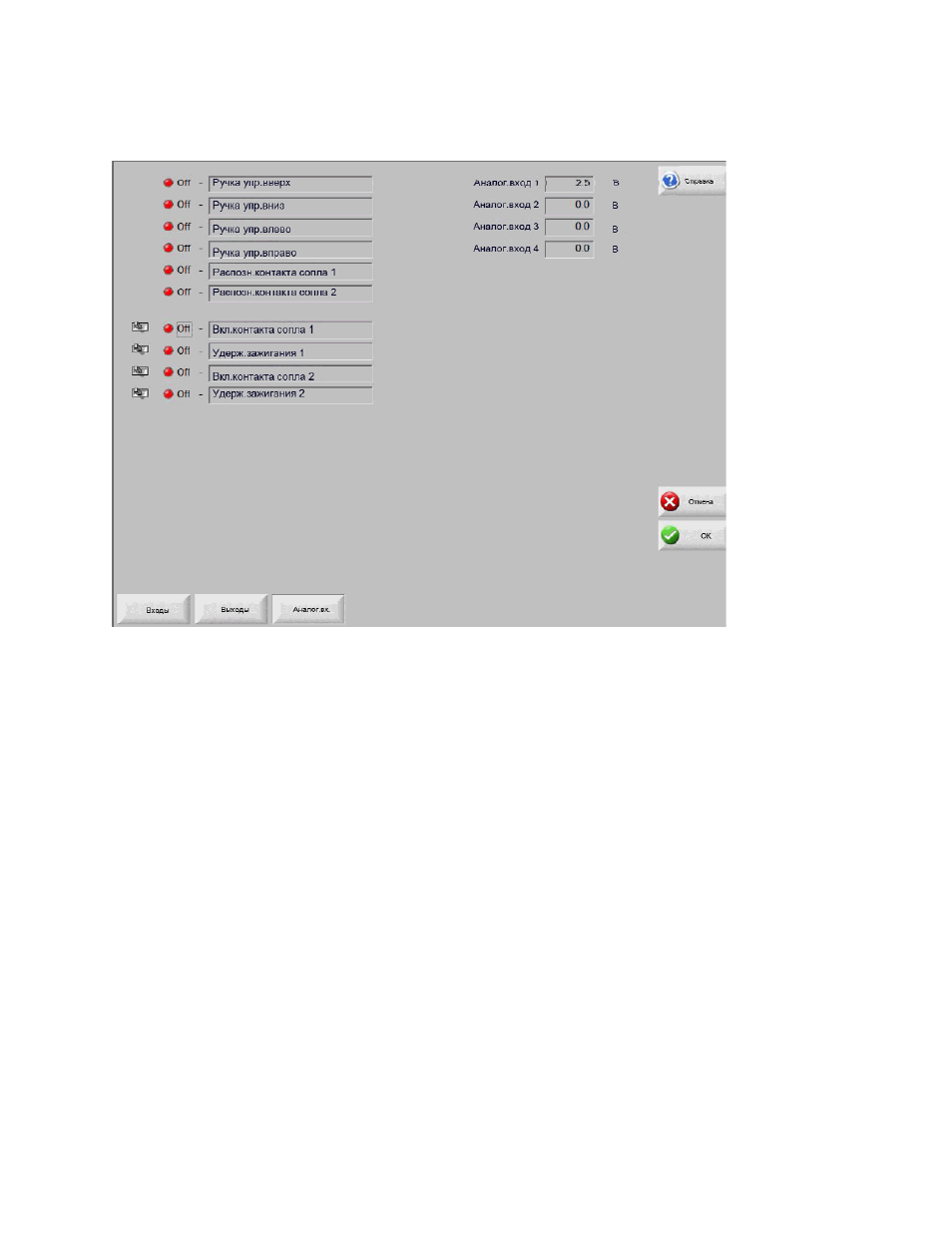

Диагностика аналоговых входов
Примечание. Изображение на экране «Просмотр» зависит от типа установленной
платы аналогового входа.
Входы
Плата аналогового входа, которая требуется для работы с поставляемой
отдельно ручкой управления/дефлектором скорости, укомплектована шестью
входами низкого напряжения, которые физически изолированы друг от друга и
могут работать при напряжении 24–120 В перем. тока/пост. тока Первые четыре
входа используются для включения функции поставляемой отдельно ручки
управления. Входы пять и шесть используются для работы датчика контакта
сопла систем регулировки высоты резака 1 и 2, соответственно. Логика входа для
данных входов: нормально разомкнутые контакты.
Аналоговые входы
Значения аналоговых входных сигналов, показанные в верхней правой части
экрана, являются значениями напряжения, поступающего на плату. Аналоговые
входы 1 и 2 используются для систем регулировки высоты резака 1 и 2.
Аналоговые входы 3 и 4 используются для поставляемых отдельно внешних
дефлекторов скорости.
