Руководство по установке и настройке
13-32
Прекращение работы программы
В некоторых случаях, при прекращении работы программы обработки деталей в
то время, когда программа работает между наборами кодов для остановки
станции, ось поперечины 1 (резака) остается на месте, в то время как ось
поперечины 2 (трубы) остается в работе. Для обеспечения возможности
перемещения оси поперечины 1 необходимо выполнить следующую
последовательность действий.
1. Включить вход остановки головки 1 в заданном месте.
2. Выключить вход остановки головки 1 в заданном месте и включить вход
остановки головки 2 в заданном месте.
3. Для перемещения резака передвигать ось в режиме толчковой подачи.
Требования к аппаратному и программному обеспечению
ЧПУ должен поддерживать как минимум три оси для резки круглых труб и четыре
оси для резки квадратных труб. В любом случае, для ЧПУ в программном
обеспечении должно быть установлено 10 осей. Проверить количество
установленных в программном обеспечении осей можно следующим образом:

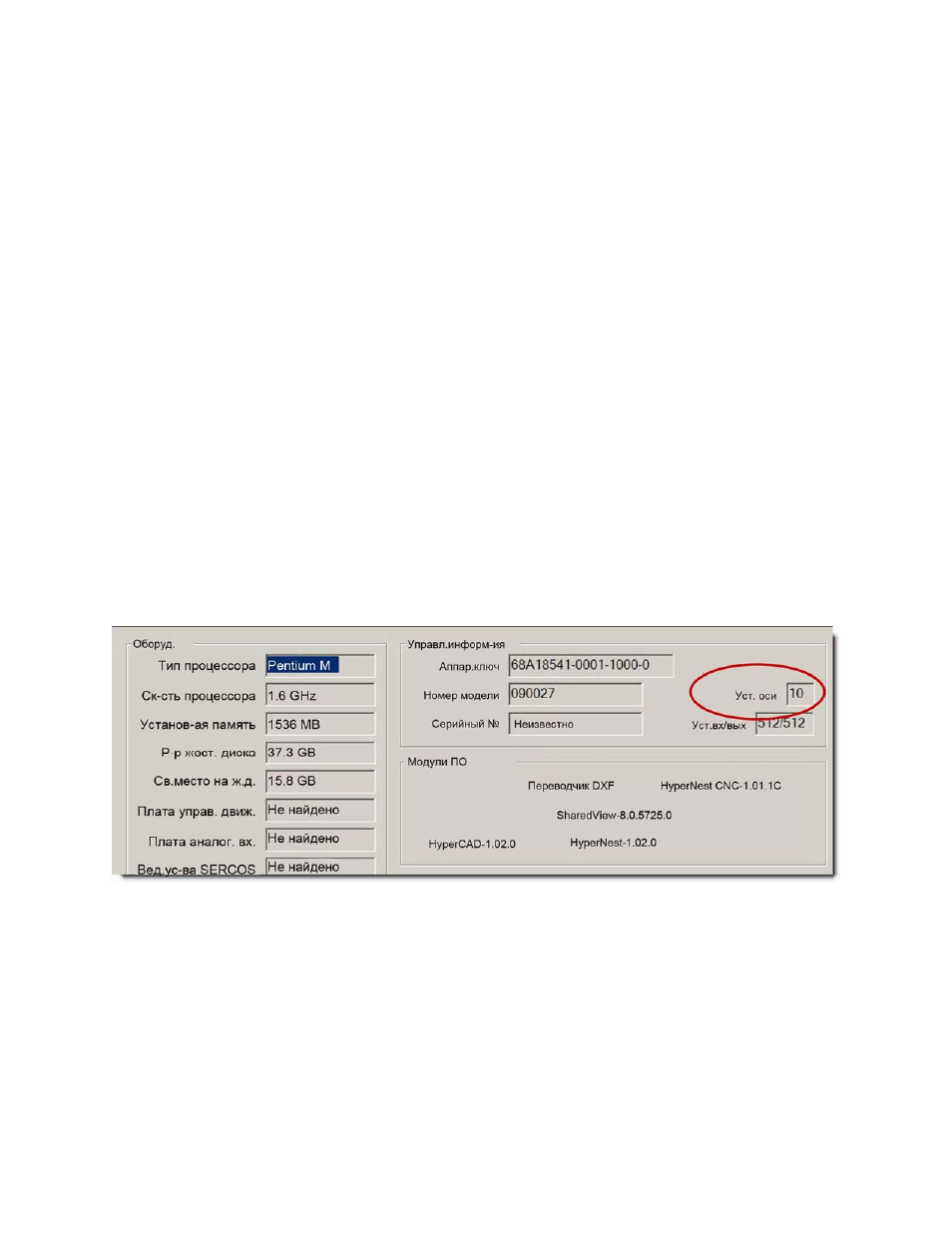

выбрать пункты «Настройки»>«Диагностика» для просмотра экрана управляющей
информации.
Для ЧПУ должны быть включены 10 осей с тем, чтобы на экране станка стали
доступны для настройки следующие параметры.
Установлен инструмент вращательной наклонной резки
Установлено два инструмента наклонной вращательной резки
Две поперечины.
В случае, если для ЧПУ включено менее 10 осей, необходимо связаться со
службой технической поддержки Hypertherm для получения пароля на
включение дополнительных осей.
