Конфигурация станции
4-5
Поддержка плазменной системы HD4070
Функция системы HD4070 устанавливает канал последовательного обмена
данными между системой HD4070 и источником тока и настраивает выбранный
экран типов плазменной резки или разметки на отображение функций HD4070.
Для станций 1 и 2 должна быть назначена одна система HD4070. Вторая,
многоточечная система HD4070 может быть назначена для станций 3 и 4.
Каждая система HD4070 может использовать две встроенные системы Command
THC. Эти системы управляются от системы HD4070 и имеют присвоенные
положения станции.

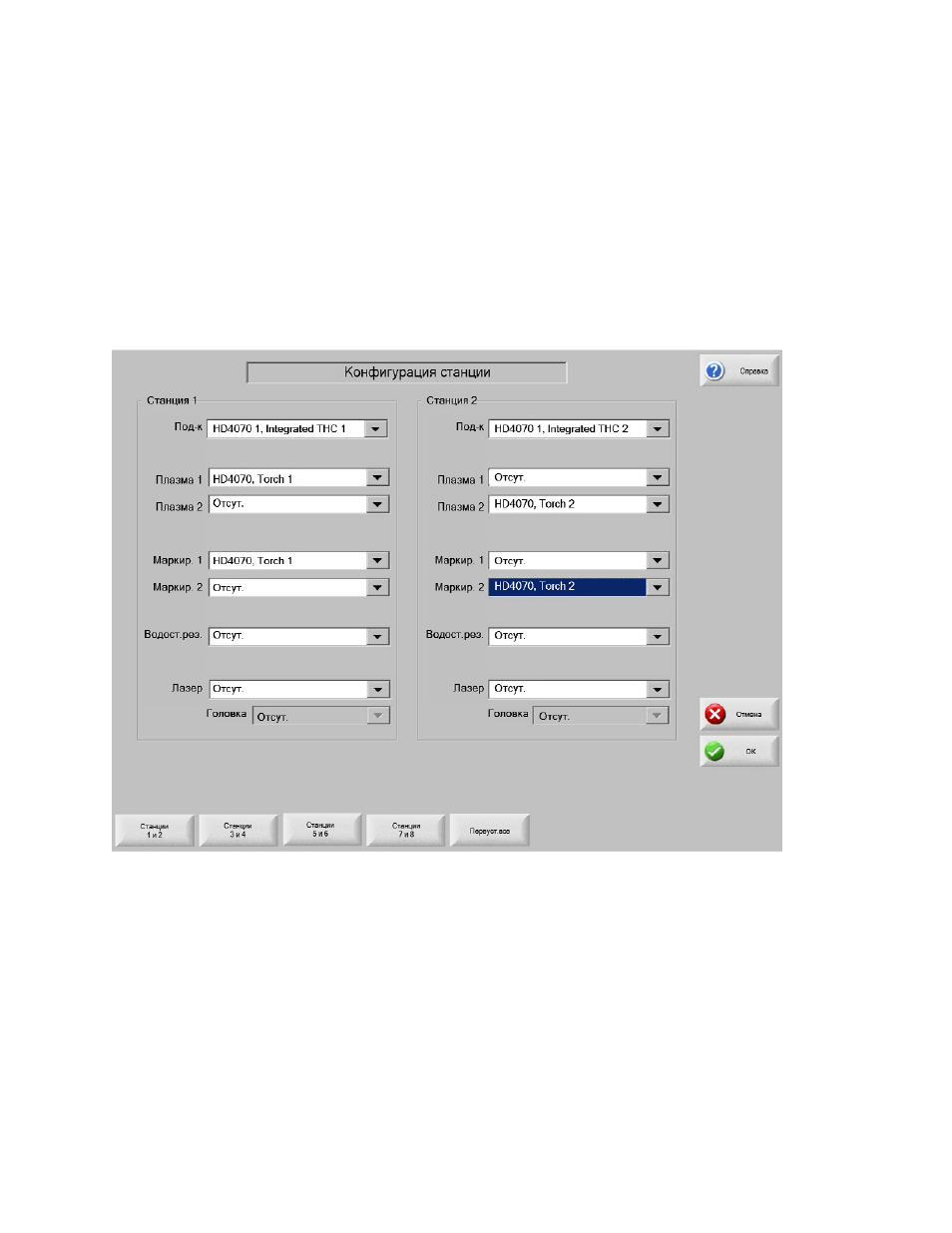

В предыдущем примере можно увидеть, что резка и разметка при помощи
встроенного резака 1
системы HD4070 ограничена плазменной системой 1 и
маркировщиком 1 на станции 1. Кроме того, резка и разметка при помощи
встроенного резака 2
системы HD4070 ограничена плазменной системой 2 и
маркировщиком 2 на станции 2. Данные станции могут быть настроены как на
режим резки или разметки, так и на оба режима. Вторая многоточечная система
HD4070 может быть назначена станциям 3 и 4.
