Выравнивание листов
7-5
Программный код
Для настройки автоматического выравнивания листов в программе обработки
деталей необходимо добавить в начало программные коды EIA. Параметры
остаются в силе до тех пор, пока они не будут изменены или пока не будет
перезапущен ЧПУ.
Дополнительная информация по настройке автоматического выравнивания
листов в программе обработки деталей содержится в Справочном руководстве
программиста.
Траектория движения

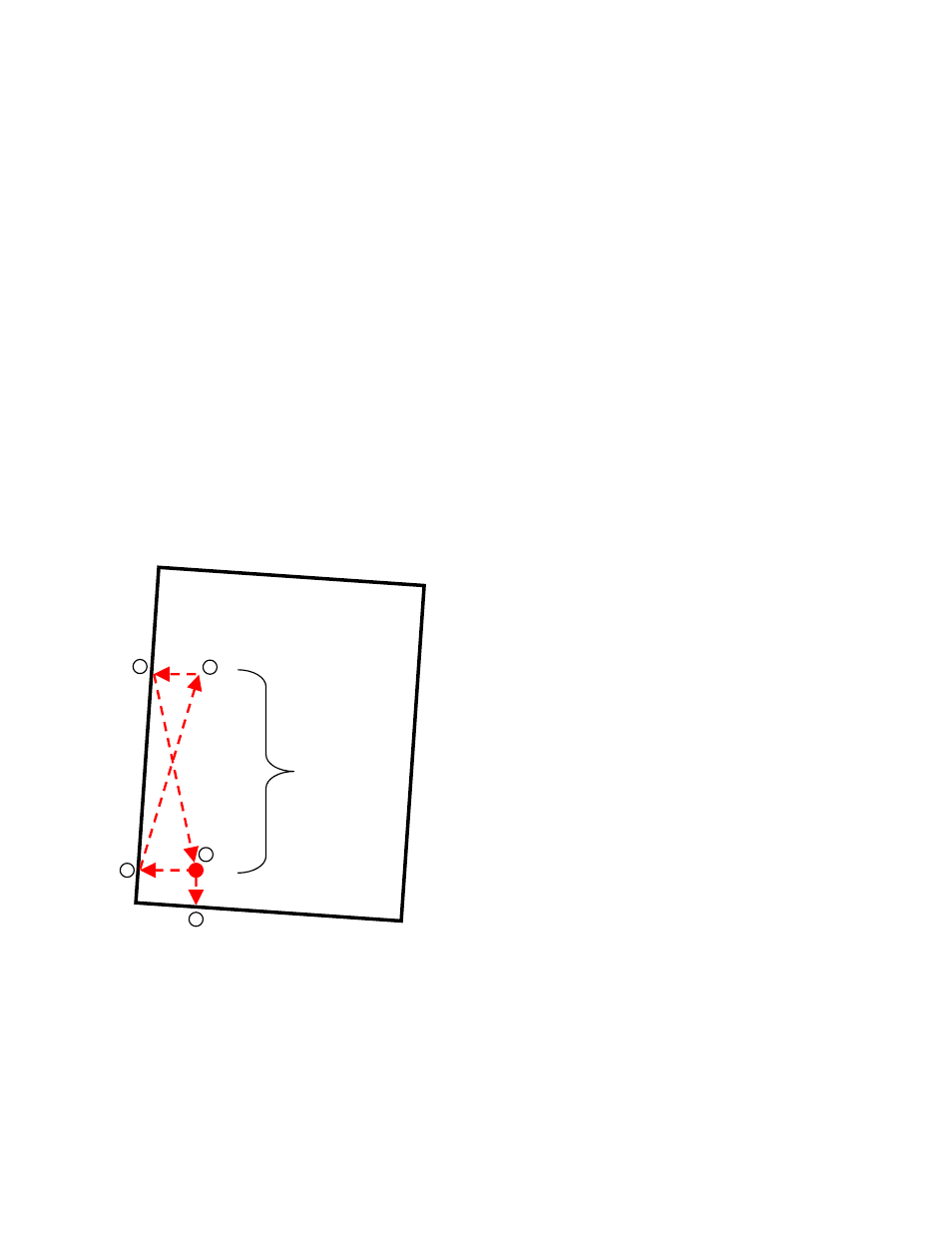

На следующем чертеже показана стандартная последовательность определения
углов в рамках автоматического выравнивания листов. При этом на экране
настройки параметров резки заданы указанные ниже значения для параметров.
«Выров-ть. отн. угла»: «Нижний левый»
«Точка перекоса»: «Верхний левый»
Чтобы указать другую начальную точку и последовательность, измените значения
для этих полей.
Порядок запуска выравнивания по 3 точкам.
1. Загрузите программу обработки деталей с соответствующими программными
кодами, вставленными в начало программы. См. раздел «Программный код».
2. В ручном режиме разместите датчик листа над листом. Вход автоматического
датчика выравнивания листа должен быть АКТИВЕН.
Пуск
Расстояние
