Hypertherm V9 Series Phoenix Rev.6 - Инструкция (Страница 269)

Компенсация движения
9-13
1. Для проведения разметки оси рельсовой направляющей, поперечины или оси
двух порталов нажмите на соответствующую программную клавишу в нижней
части экрана.

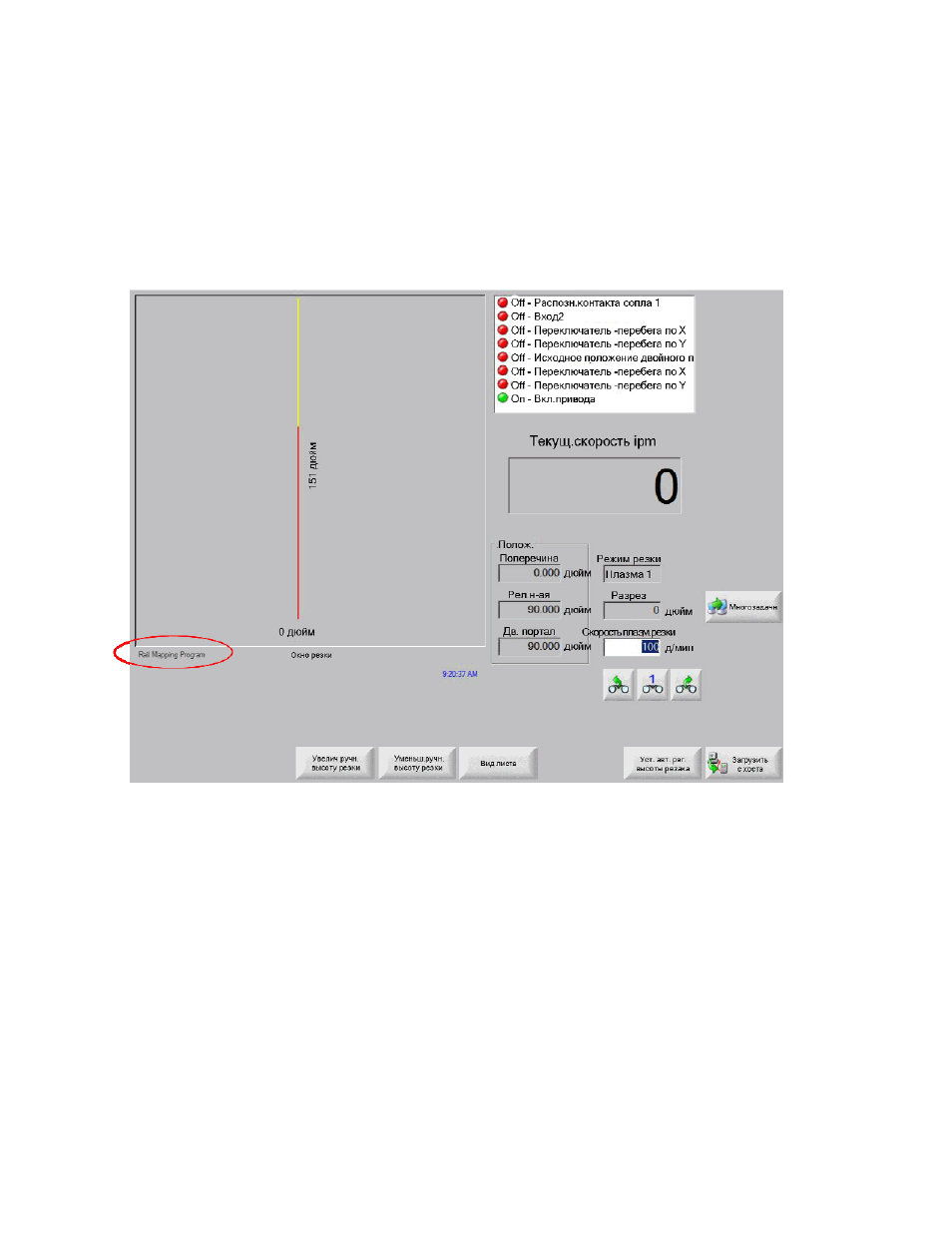

После нажатия клавиши запуска процесса разметки оси ЧПУ загружает и
запускает программу обработки деталей на основе введенных значений на
экране лазерной разметки. Движение в рамках прохода и остановки на оси
можно отслеживать в окне предварительного просмотра на основном экране.
2. По окончании разметки оси сохраните данные с интерферометра и
отформатируйте их в соответствии с инструкциями в разделе Создание файла
данных значений компенсации движения.
Повторите данную процедуру каждой оси, которую необходимо разметить.
Для разметки обеих осей рельсовых направляющих на станках с двумя порталами
необходимо выполнить следующие действия:
1. Проведите «грубую» разметку оси рельсовой направляющей, введя для
параметра «Расстояние между целями» на экране «Лазерная разметка»
значение 20 дюймов и более, создайте файл данных (см. раздел Создание
файла данных значений компенсации движения), загрузите файл данных (см.
раздел Загрузка файла данных), а затем включите функцию лазерной
компенсации для данной оси (см. раздел Включение компенсации движения.
