Диагностика
6-29
Выходы
В рамках данного теста производится включение всех дискретных выходов с
оптической развязкой в ЧПУ. Для изменения состояния выхода необходимо
выбрать его с помощью клавиш PREV или NEXT и нажать SPACE. Текущее
состояние каждого выхода, Вкл (On) или Выкл (Off), отображается рядом с именем
выхода. Для отслеживания работы выбранных выходов можно также

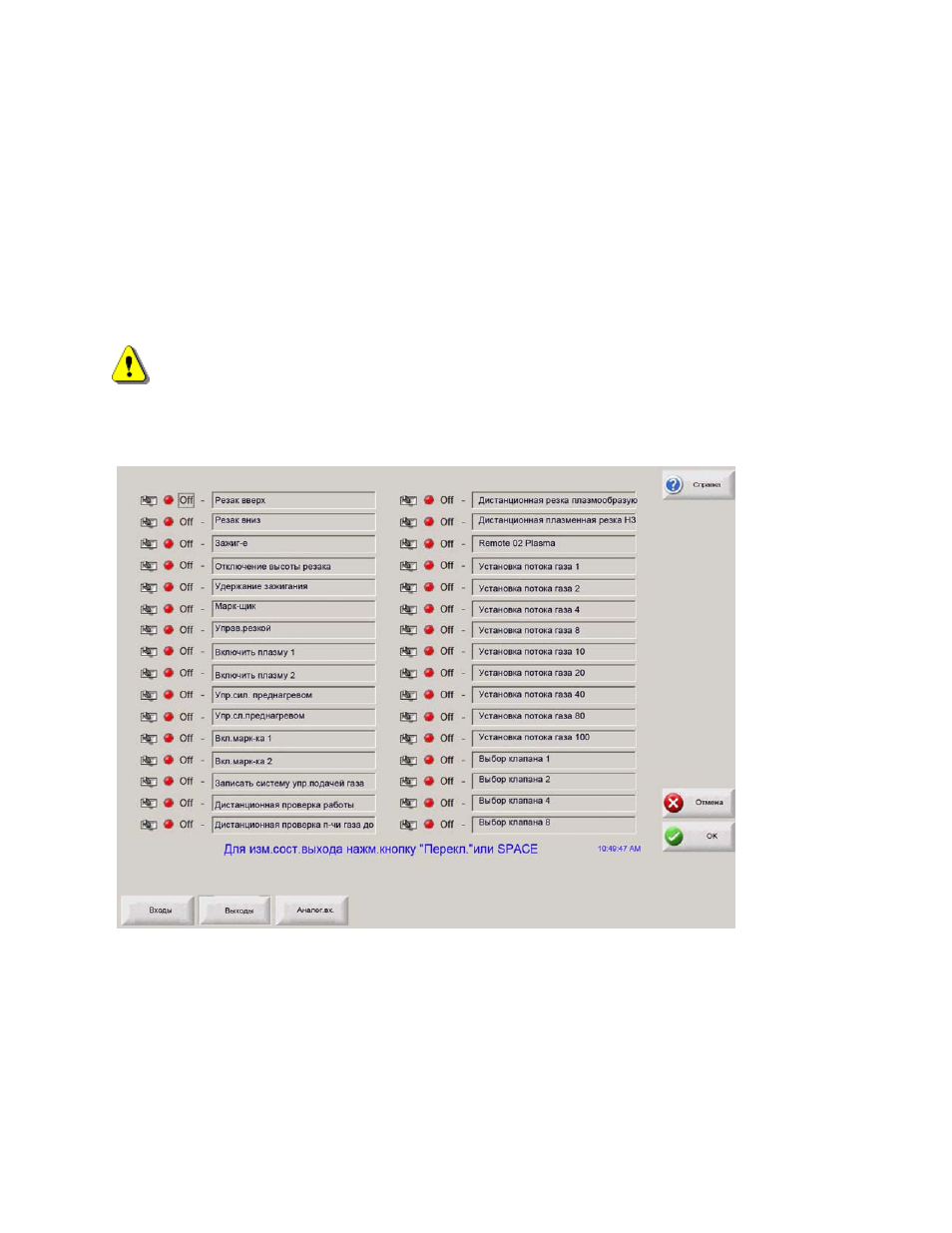

использовать окно наблюдения. Ниже показан экран выходов; все выходы
выключения (Off).
Берегись! При ручном включении выходов ЧПУ может произойти перемещение
станка, резака или инструмента для резки; также может включиться устройство
для резки.
Можно менять названия выходов, отображающихся с белым фоном. Чтобы
изменить название выхода, необходимо использовать стрелку
«Предыдущий/Следующий» для подсвечивания выхода, затем можно задавать
новое название выхода. Выход может быть подключен к ЧПУ. Правила
срабатывания выхода заданы в программе ЧПУ обработки деталей. Например,
исполнение кодов EIA M22 и M23 включит и выключит выход 12.
Примечание. Количество и имена выходов зависят от программного обеспечения
ЧПУ и настроек оборудования.
