AutoDome 600 Series Analog PTZ Camera

Тревожные и релейные подключения | ru

83

Bosch Security Systems, Inc.

Руководство по установке

F.01U.215.782 | 1.0 | 2011.04

6.3

Настройка неконтролируемых тревожных сигналов (входы

1-7)

Тревожные сигналы 3-7 могут быть настроены как неконтролируемые нормально

разомкнутые или нормально замкнутые тревожные сигналы.

6.3.1

Настройка нормально разомкнутого неконтролируемого контакта

1.

Подключите тревожный сигнал к соответствующему входу (1-7) и к заземлению

AutoDome.

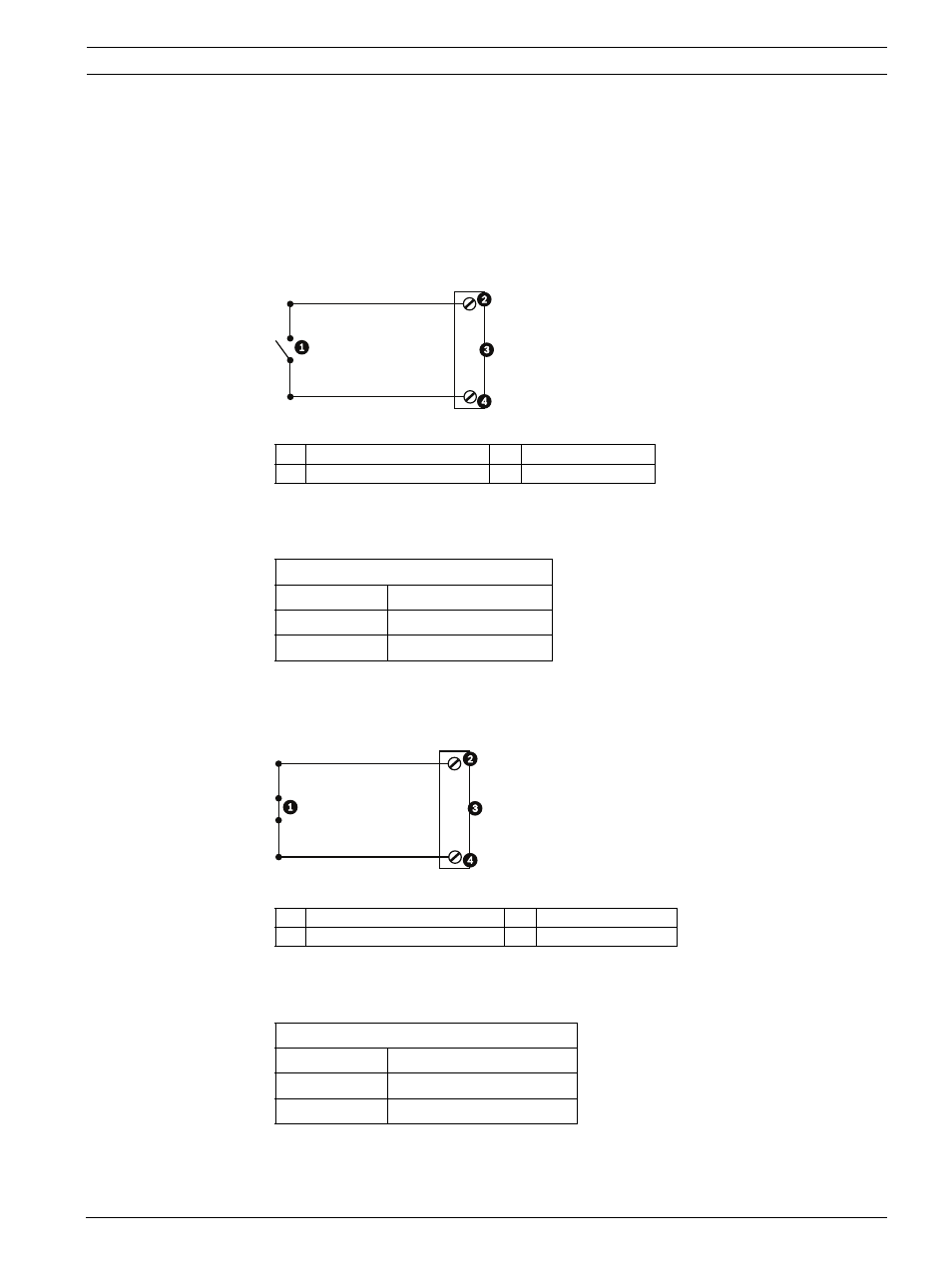

Рисунок 6.3 НО - Нормально разомкнутые неконтролируемые соединения

2.

В главном меню AutoDome выберите Настройка тревоги > Настройка входов и

установите для параметра "Тревожный вход №" значение "НО". Подробные сведения

о контактах и состояниях приведены в таблице ниже.

6.3.2

Настройка нормально замкнутого неконтролируемого контакта

1.

Подключите тревожный сигнал к соответствующему входу (1-7) и к заземлению

AutoDome.

Рисунок 6.4 НЗ Нормально замкнутые неконтролируемые соединения

2.

В главном меню AutoDome выберите Настройка тревоги > Настройка входов, и

установите для параметра "Тревожный вход №" значение "НЗ". Подробные сведения

о контактах и состояниях приведены в таблице ниже.

1

Сухой контакт

3

Разъем камеры

2

Тревожные входы 1-7

4

Заземление

Программируемые НО AutoDome

Цепь

Индикация тревоги

Открыто

Обычная

Закрыто

Тревога

1

Сухой контакт

3

Разъем камеры

2

Тревожные входы 1-7

4

Заземление

Программируемые НЗ AutoDome

Цепь

Индикация тревоги

Открыто

Тревога

Закрыто

Обычная
