58 ru | Установка на парапет крыши и на трубу AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04 Руководство по установке Bosch Security Systems, Inc.
3.9 Присоедините подвесной модуль к трубе и закрепите
1. Прежде чем присоединять подвесной модуль, осмотрите камеру и интерфейсную
плату на предмет наличия заблокированных гнезд и погнутых контактов.
2. Наклоните подвесной модуль и зацепите монтажный крюк, расположенный в
верхней части корпуса камеры, за утопленный шарнирный болт колпачка камеры.

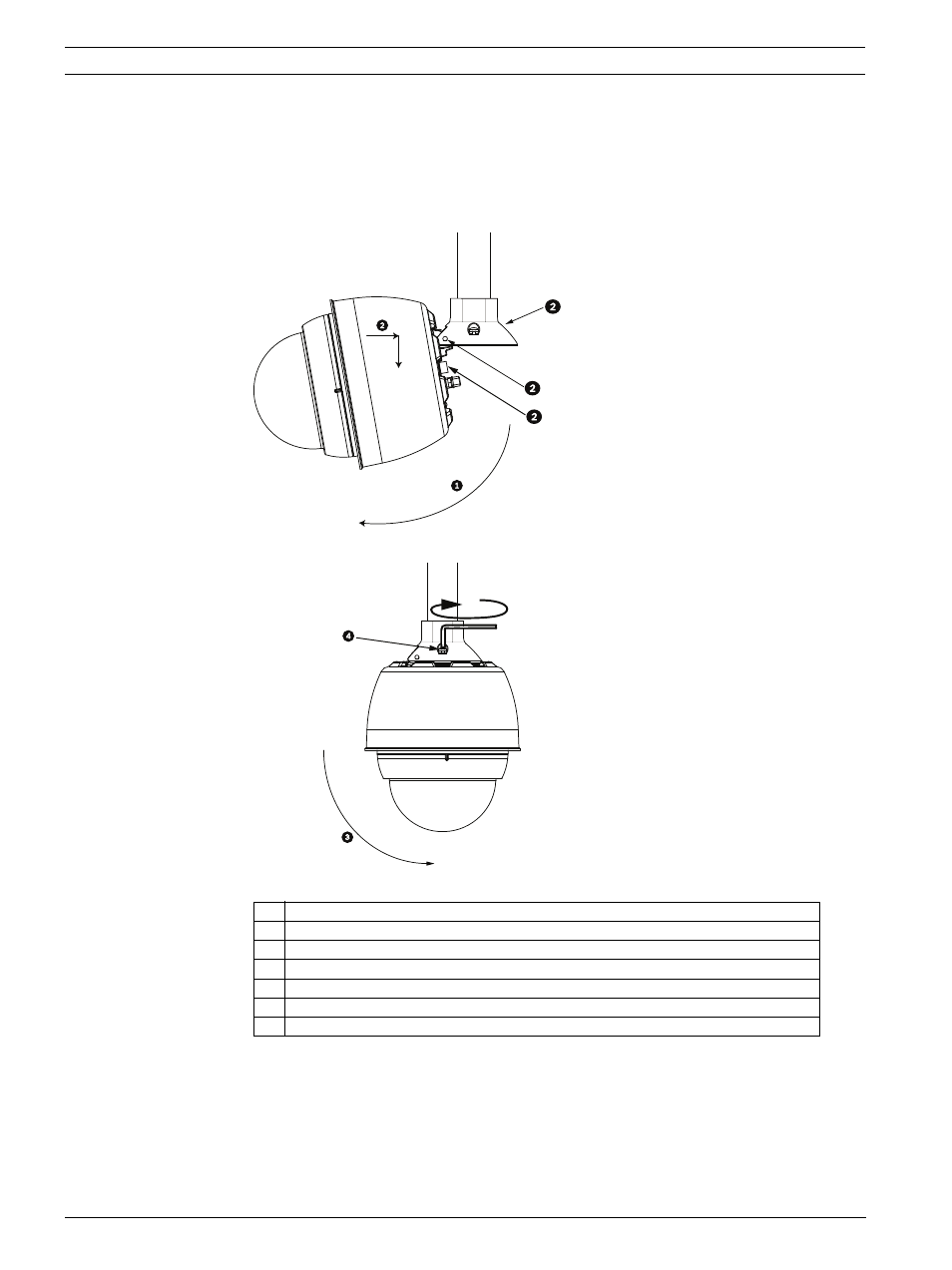

Рисунок 3.15 Присоединение подвесного модуля к кронштейну на крышу / на трубу
1 Наклоните камеру
2 Зацепите и опустите
2а Колпачок камеры
2b Утопленный шарнирный болт
2c Разъем камеры
3 Поверните вниз, чтобы зацепить разъем камеры.
4 Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
a
b
c
