4.4 Подготовьте потолок сухой кладки для установки
1. Выберите место для установки камеры.
2. Воспользуйтесь опорной пластиной кронштейна в качестве шаблона, чтобы вырезать
отверстие диаметром 177,8 мм ±2,2 мм в потолке при помощи специальной пилы или
ножовки. Переходите к Раздел 4.6 Проложите проводку интерфейсного блока,
Страница 63 за дальнейшими инструкциями.
4.5 Подготовьте подвесной потолок для установки
Следует использовать соответствующий набор опорных деталей для установки в потолок
при установке в подвесной потолок. Этот набор приобретается отдельно.
1. Выберите место для установки камеры и удалите смежную ячейку подвесного
потолка.
2. Ослабьте четыре (4) крепежных винта, расположенных по углам кронштейна, чтобы
они удерживали подвесные прутья и в то же время позволяли осуществлять
регулировку.
3. Расположите кронштейн над ячейкой подвесного потолка, которая используется для
установки AutoDome с потолочным кронштейном. Защелкните защелки прутьев
кронштейна, чтобы прикрепить их к прутьям потолка.

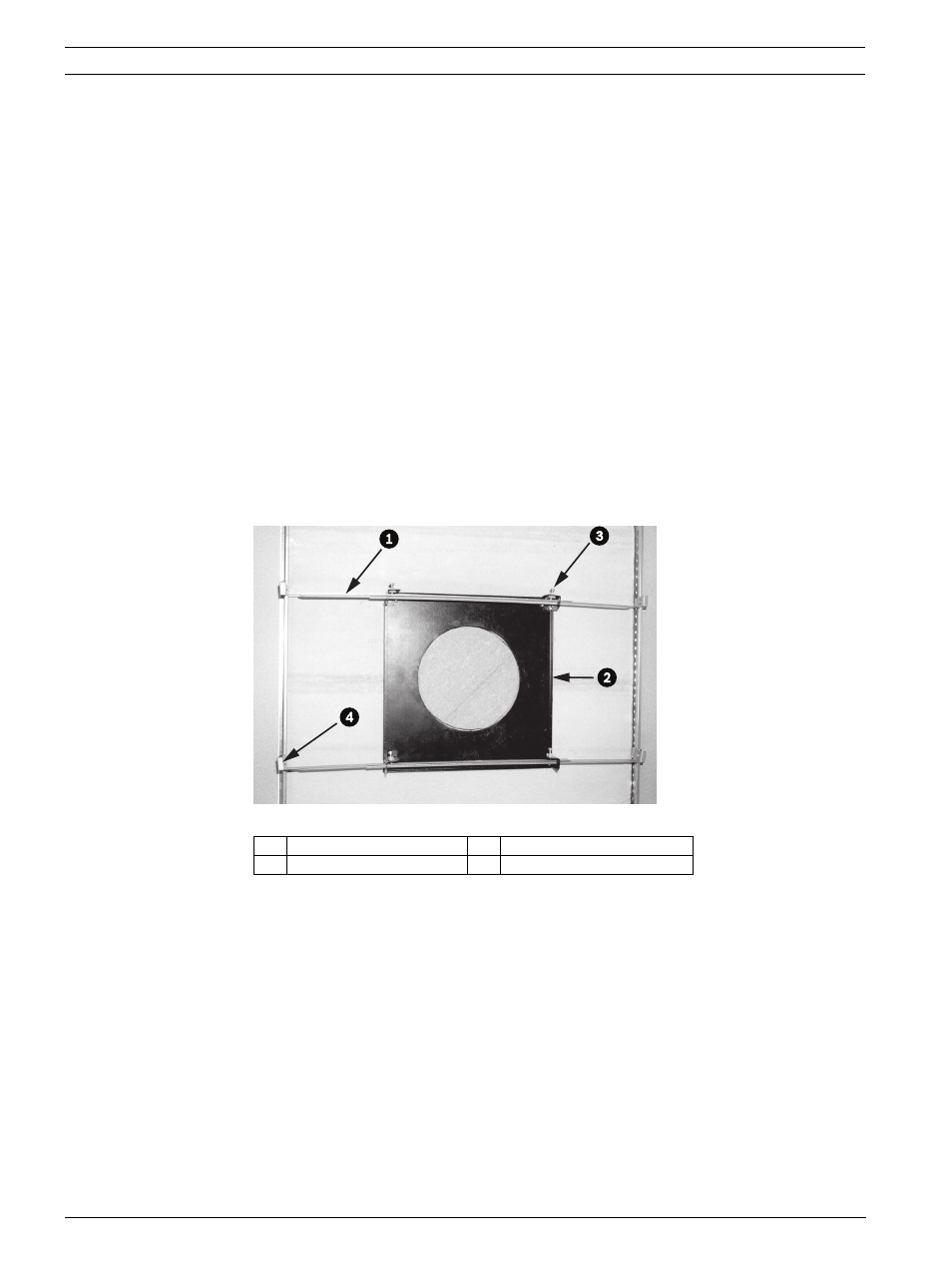

Рисунок 4.2 Кронштейн для установки в потолок (вид сверху)
1 Подвесные прутья 3 Крепежный винт (4)
2 Опорная пластина 4 Защелки прутьев
A
