2.6
Прикрепите подвесной кронштейн к блоку источника
питания
Нижний шарнирный болт подвесного кронштейна снабжен ограничителем,
удерживающим шарнир в открытом положении при присоединении кронштейна к блоку
источника питания.
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель.

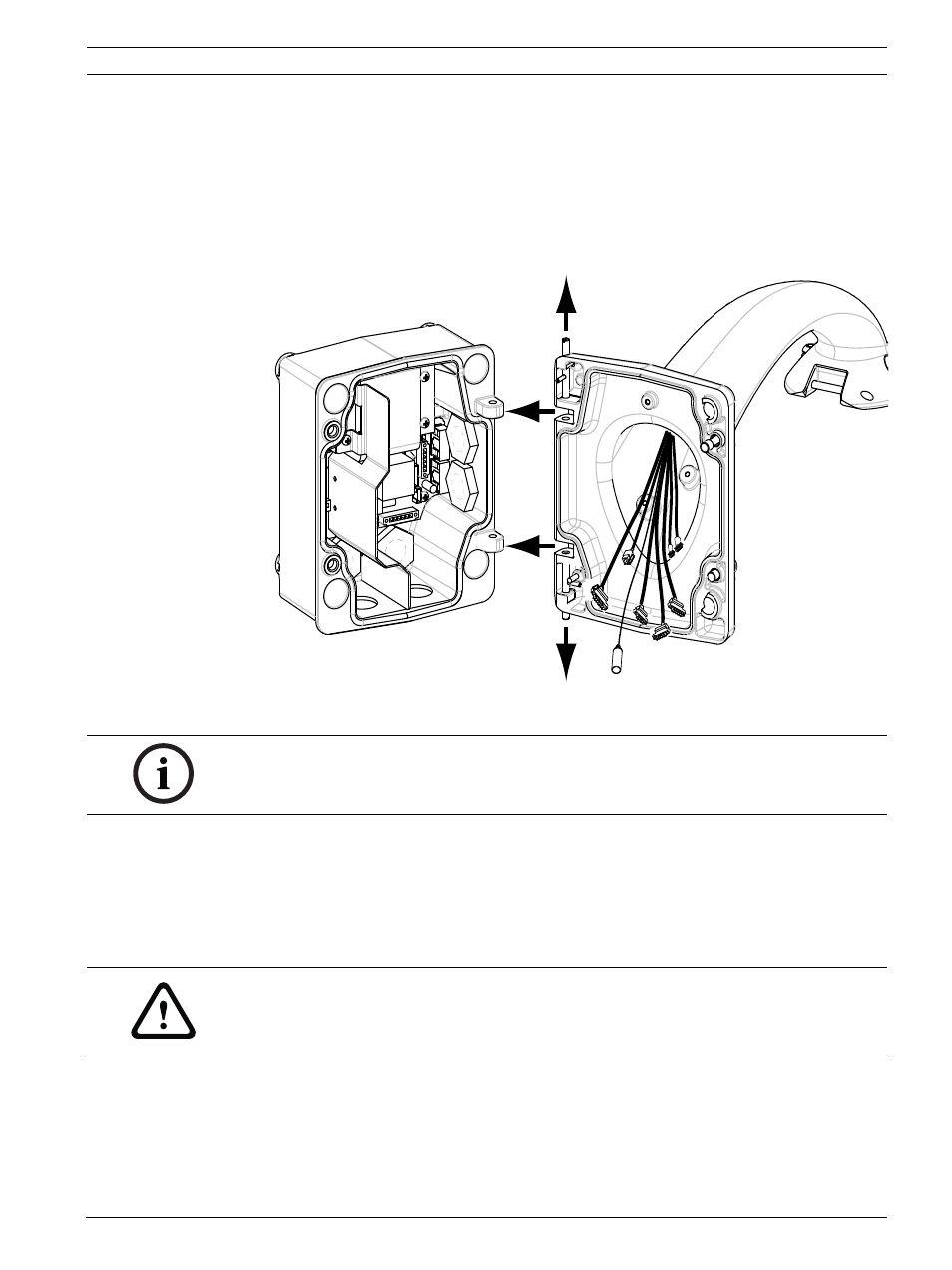

Рисунок 2.10 Выравнивание подвесного кронштейна и бокса источника питания
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
3.
Продолжая удерживать верхний шарнирный болт, откройте и выровняйте верхний и
нижний шарниры подвесного кронштейна с соответствующими точками сочленения
блока источника питания. См. рис. Рисунок 2.10.
4.
После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение блока источника питания. Затем отпустите нижний шарнирный болт,
чтобы полностью прикрепить подвесной кронштейн к блоку источника питания.
ЗАМЕЧАНИЕ!
Оба шарнирных болта должны быть полностью сжаты, чтобы открыть шарниры
подвесного кронштейна, прежде чем переходить к следующему шагу.
ПРЕДУПРЕЖДЕНИЕ!
Если шарнирные болты подвесного кронштейна не полностью прикреплены к блоку
источника питания, это может привести к серьезным травмам или даже к смертельному
исходу. Снимать подвесной кронштейн следует осторожно.
