46 ru | Установка на парапет крыши и на трубу AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04 Руководство по установке Bosch Security Systems, Inc.
3. Проложите провода передачи управляющих данных от источника питания к
интерфейсной плате. Затем присоедините входящий в комплект 6-контактный разъем
управляющих данных к проводам источника питания.

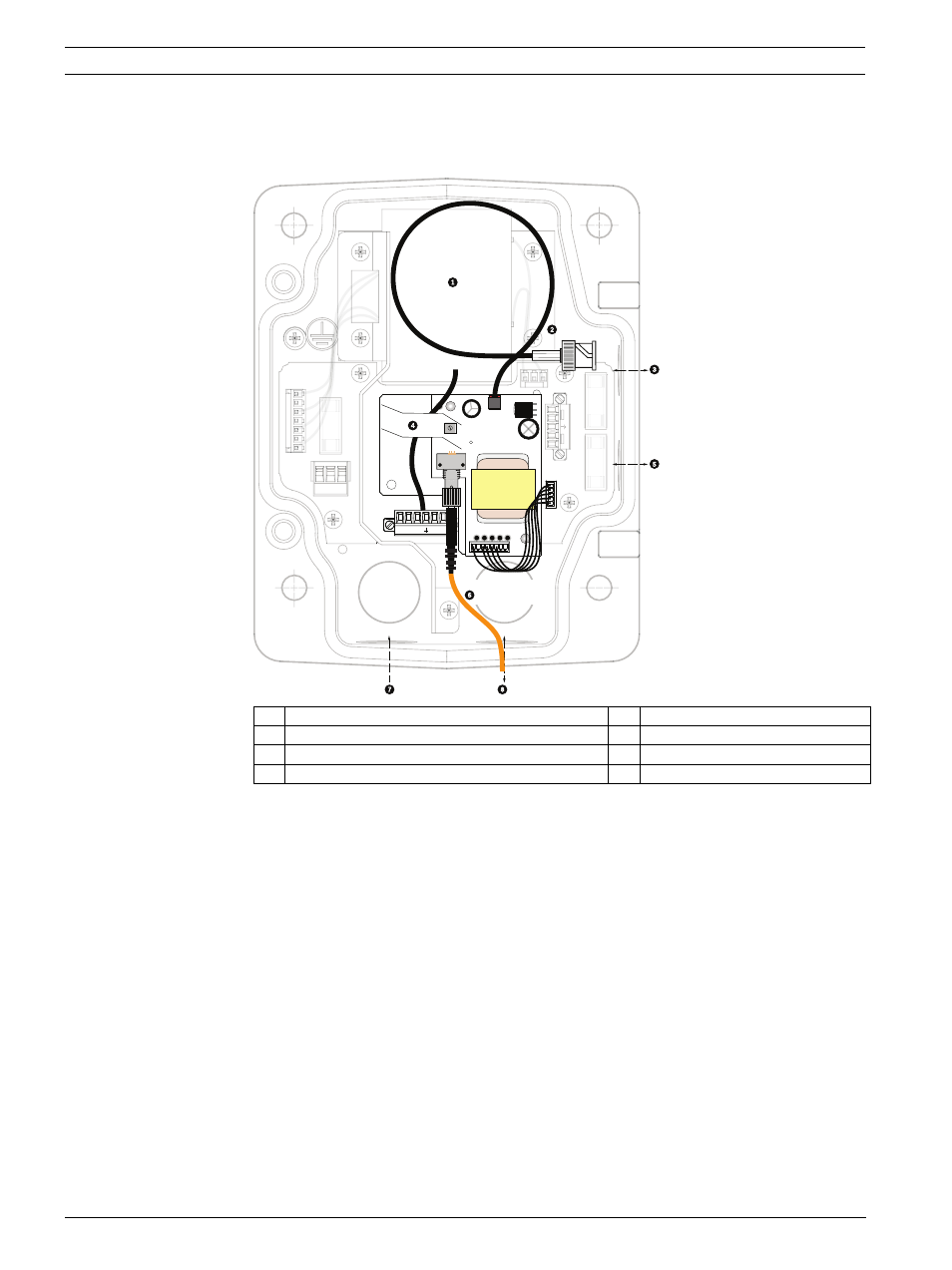

1 Трансформатор 5 Вход/Выход
2 BNC к камере 6 Разъем ST (оптоволокно)
3 Вход/Выход 7 Вход питания
4 Жгут проводов от подвесного кронштейна 8 Ввод/Вывод данных
(GND)
GND TXD RXD  C+ C-
(FUSE)
(FUSE)
(FUSE
)
24V NC 24V
HTR DOME
