AutoDome 600 Series Analog PTZ Camera
Установка в потолок | ru
67
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
4.6.3
Разъемы интерфейсного блока

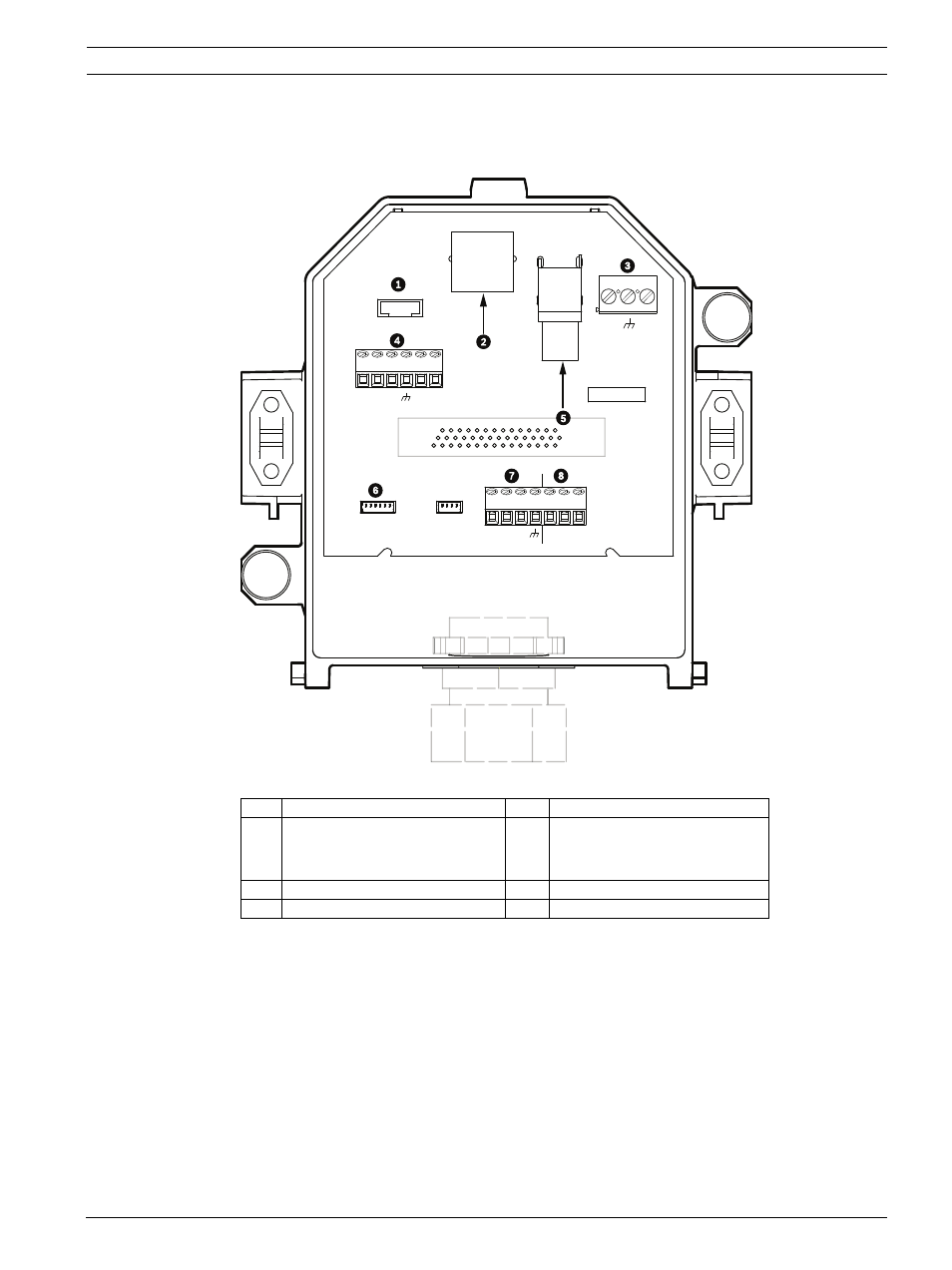

На следующем рисунке представлена подробная иллюстрация интерфейсного блока
потолочного кронштейна.
Рисунок 4.9 Интерфейсный блок потолочного кронштейна
1
Оптоволоконный кабель
5
Коаксиальный видеокабель
2
Видео НВП/Ethernet
(Ethernet-соединение доступно
только для VG5 серии 700)
6
Тревожный вход
3
Питание камеры
7
Аналоговый вход
4
Ввод/Вывод данных
8
Реле
P105
P104
P102
P103
J101
J102
24V
AC
24V
AC
P101
SIG GND
TXD (-)
RXD (+)
C +
C -
NC
NO
COM
AG
N
D
A2
A1
J103
A3
A4
A5
A6
A7
AG
ND
AG
ND
OUT3
OUT2
OUT1
