6 проложите проводку интерфейсного блока – Инструкция по эксплуатации Bosch AutoDome 600 Series Analog PTZ Camera
Страница 64
64
ru | Установка в потолок
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
4.6
Проложите проводку интерфейсного блока
Прокладку проводки в интерфейсный блок можно осуществлять через верхнюю или
боковую часть. Воспользуйтесь входящей в комплект резиновой пробкой, чтобы закрыть
отверстие, которое не будет использоваться при прокладке проводов.
4.6.1
Подключения посредством коаксиального кабеля
Если для подключения AutoDome к головной системе используется коаксиальный кабель,
необходимо использовать коаксиальный кабель с ферритовым фильтром, входящий в
комплект поставки AutoDome. На представленном рисунке показаны компоненты кабеля:

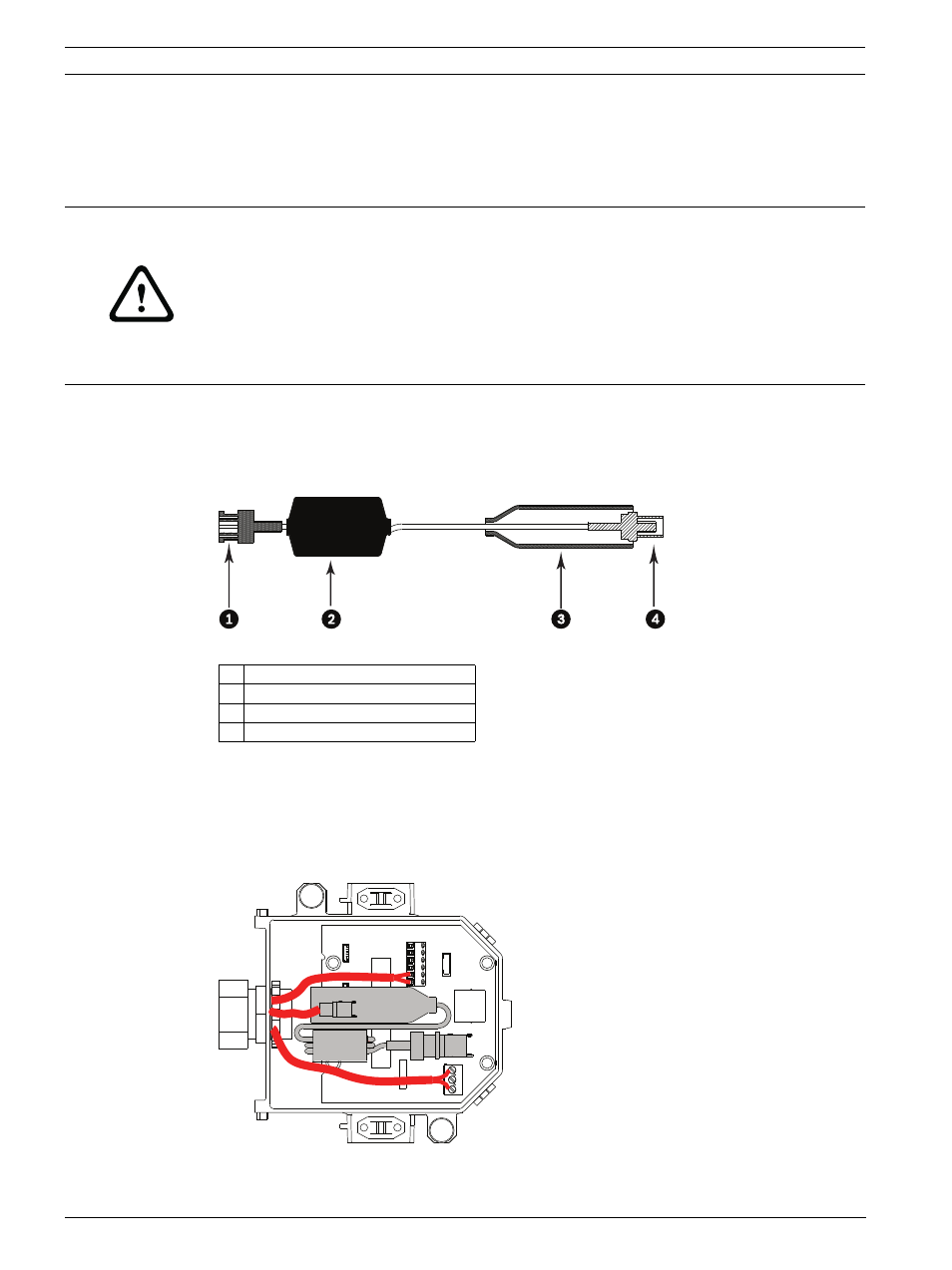

Рисунок 4.6 Коаксиальный кабель с ферритовым фильтром
Необходимо подключить входящий коаксиальный кабель (от головной системы) к гнезду
BNC (элемент 4 на вышеприведенном рисунке) на кабеле с ферритовым фильтром, а
затем подсоединить вилку BNC (элемент 1) кабеля с ферритовым фильтром к разъему
BNC внутри интерфейсного блока.
На рисунке показан коаксиальный кабель с ферритовым фильтром внутри
интерфейсного блока.
Рисунок 4.7 Подключение через интерфейсный блок посредством коаксиального кабеля с
ферритовым фильтром
ВНИМАНИЕ!
Если для подключения AutoDome к головной системе вы используете коаксиальный
кабель,
необходимо использовать коаксиальный кабель с ферритовым фильтром,
входящий в комплект поставки AutoDome. Необходимо подключить входящий
коаксиальный кабель (от головной системы) к гнезду BNC на кабеле с ферритовым
фильтром, а затем подсоединить вилку BNC кабеля с ферритовым фильтром к разъему
BNC внутри интерфейсного блока. Этот кабель можно подключить к видеовыходу
AutoDome только одним способом.
1
Разъем BNC
2
Ферритовый фильтр
3
Пластиковая крышка
4
Гнездо BNC
