ru | Установка на парапет крыши и на трубу
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
7.
Для подключения контролируемых входов и выходов сигнализации и реле
подключите соответствующие провода к клеммам разъема P104 на интерфейсной
плате трубы (см. Рисунок 3.12 выше). Более подробные сведения о подключении
тревожных входов/выходов и реле см.Раздел 6 Тревожные и релейные подключения,
Страница 81
Примечание: гнездо, расположенное в верхней части интерфейсной платы, служит
для прикрепления проводов к плате при помощи кабеля.
8.
Вставьте интерфейсную плату трубы в нижнюю трубку и затяните три (3) стопорных
винта для прикрепления платы к колпачку камеры.

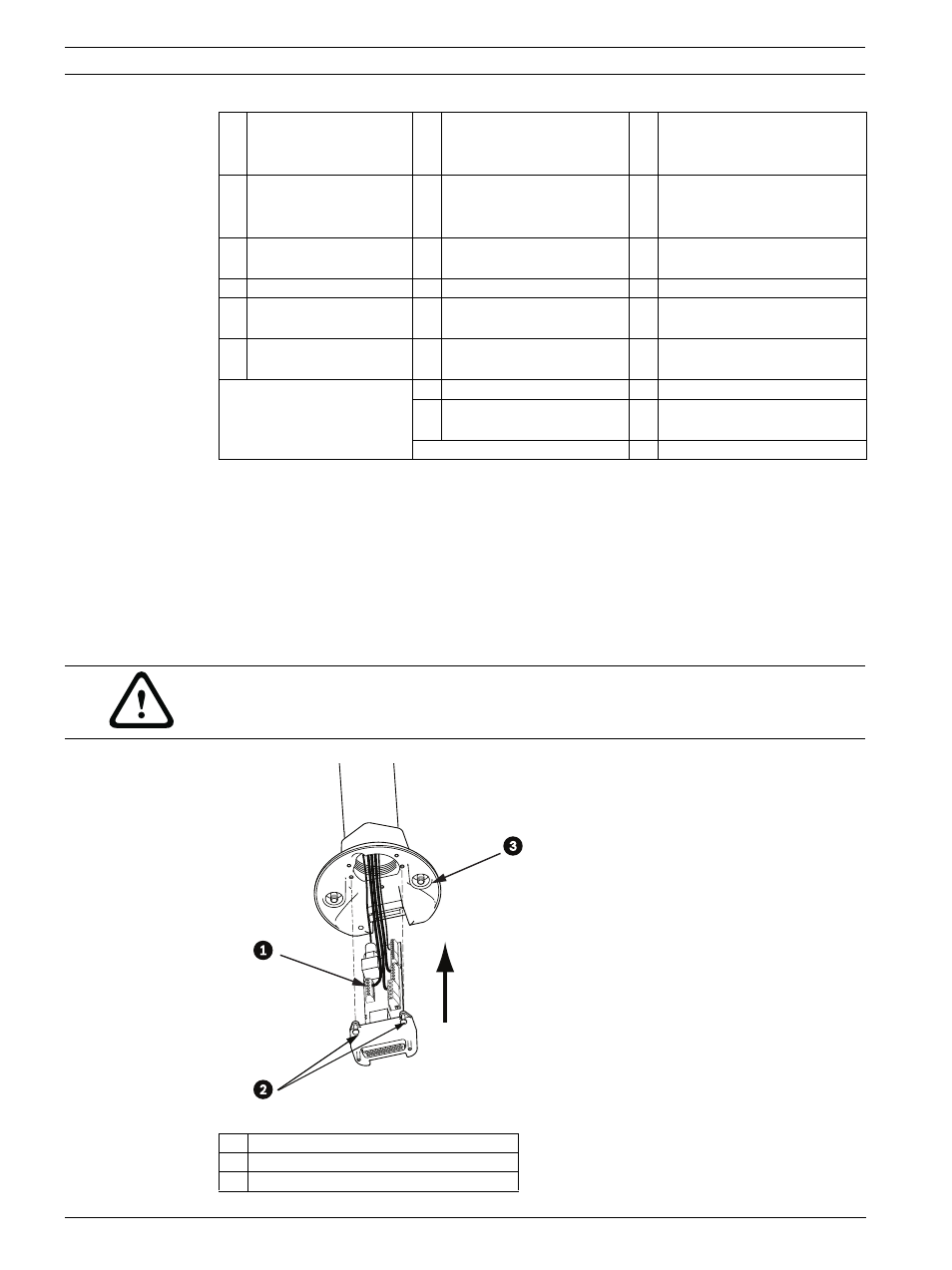

Рисунок 3.13 Сборка интерфейсной платы трубы и колпачка камеры
1
4-контактный разъем
выхода
сигнализации (P102)
2
6-контактный разъем
тревожного входа
(P103)
3
7-контактный релейный
разъем (P104)
Ко
нта
кт
Описание
Ко
нта
кт
Назначение
Ко
нта
кт
Назначение
1
Тревожный выход 1
1
Тревожный вход 3
1
Тревожный выход 4
нормально разомкнутый
2
Тревожный выход 2
2
Тревожный вход 4
2
Тревожный выход 4 COM
3
Тревожный выход 3‡
3
Тревожный вход 5
3
Тревожный выход 4
нормально замкнутый
4
Заземление
сигнализации
4
Тревожный вход 6
4
Заземление
5
Тревожный вход 7
5
Аналоговая сигнализация 1
6
Заземление
сигнализации
6
Аналоговая сигнализация 2
7
Заземление
ВНИМАНИЕ!
Не сорвите резьбу при затягивании стопорных винтов на интерфейсной плате.
1
Интерфейсная плата
2
Стопорные винты (3)
3
Подвесные крепежные винты (2)
