AutoDome 600 Series Analog PTZ Camera
Стандарты кабелей и проводки | ru
75
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
5.4
Кабели для передачи только управляющих данных
5.4.1
Управление AutoDome при помощи контроллеров Biphase
(экранированный 2-проводной кабель, полудуплекс, многоадресный, предельная длина
кабеля 1524 м)
Biphase представляет собой стандартный протокол Bosch, используемый для передачи
команд панорамирования/наклона/трансфокации по 2-проводной экранированной витой
паре с концевым резистором 100 Ом.
Система AutoDome имеет концевой резистор 100 Ом между клеммами Biphase C+ и C-.
На рисунке ниже приведены подключения, необходимые для работы Biphase.

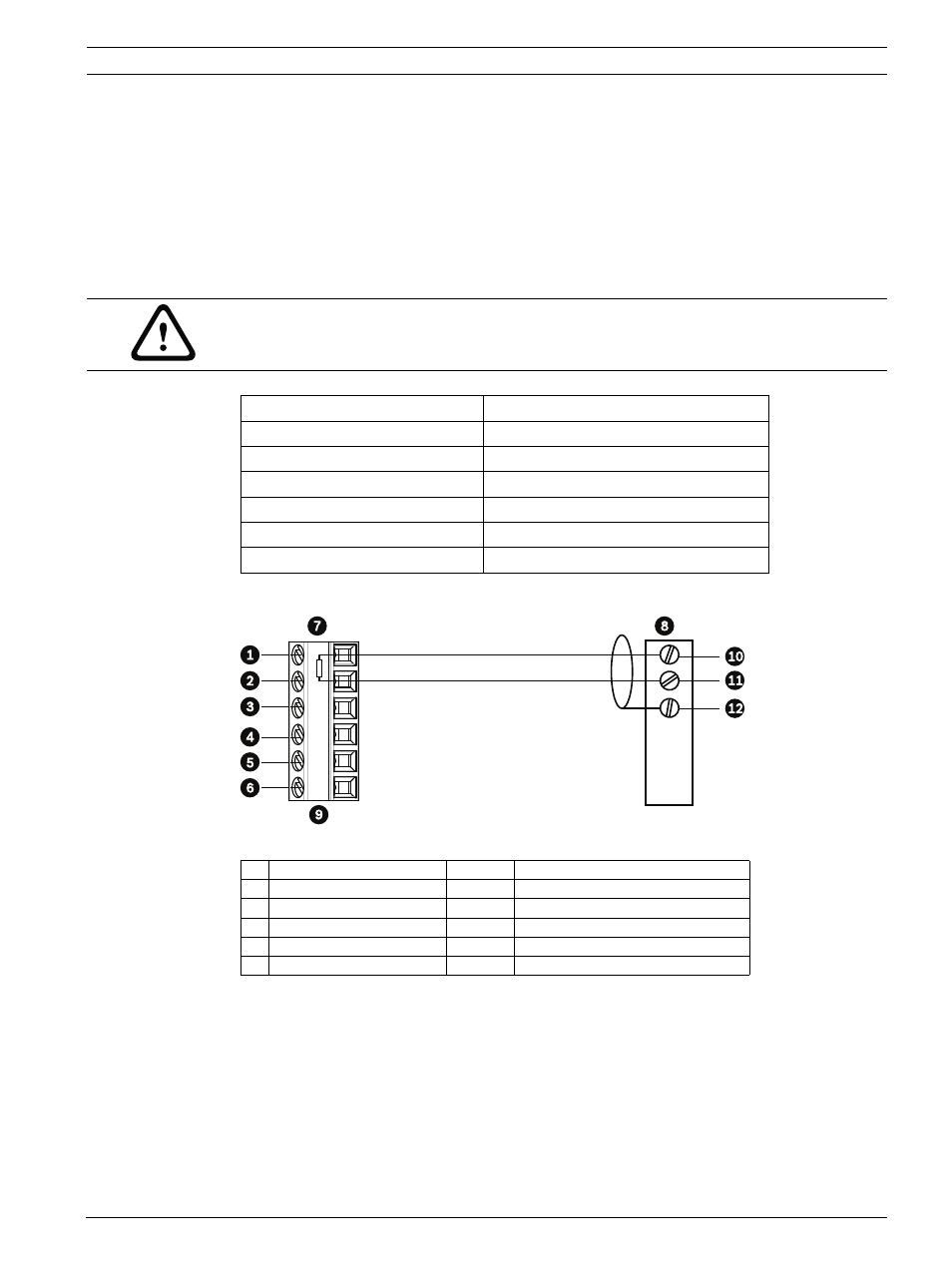

Рисунок 5.2 Подключения для работы Biphase
ВНИМАНИЕ!
Экран Biphase должен быть подключен только к головной системе.
Тип кабеля
Экранированная витая пара
Расстояние
Рекомендуется 1524 м Belden 8760
Скорость передачи данных
31,25 кГц
Размер
1,02 мм (18 AWG)
Оконечная нагрузка
100 Ом
Концевой разъем
Зажимные клеммы
Напряжение
4 В
1
C- (Biphase)
7
Ввод/Вывод данных AutoDome
2
C+ (Biphase)
8
Biphase головной системы
3
Заземление
9
Разъем P105/P106
4
RxD
10
C- (Biphase)
5
TxD
11
C+ (Biphase)
6
Заземление сигнала
12
Экран
100 Ω
