2.7
Подключите проводку к блоку источника питания
С помощью Таблица 2.2, Страница 24 определите местоположение разъемов блока
источника питания и выполните подробно писанные ниже соединения.

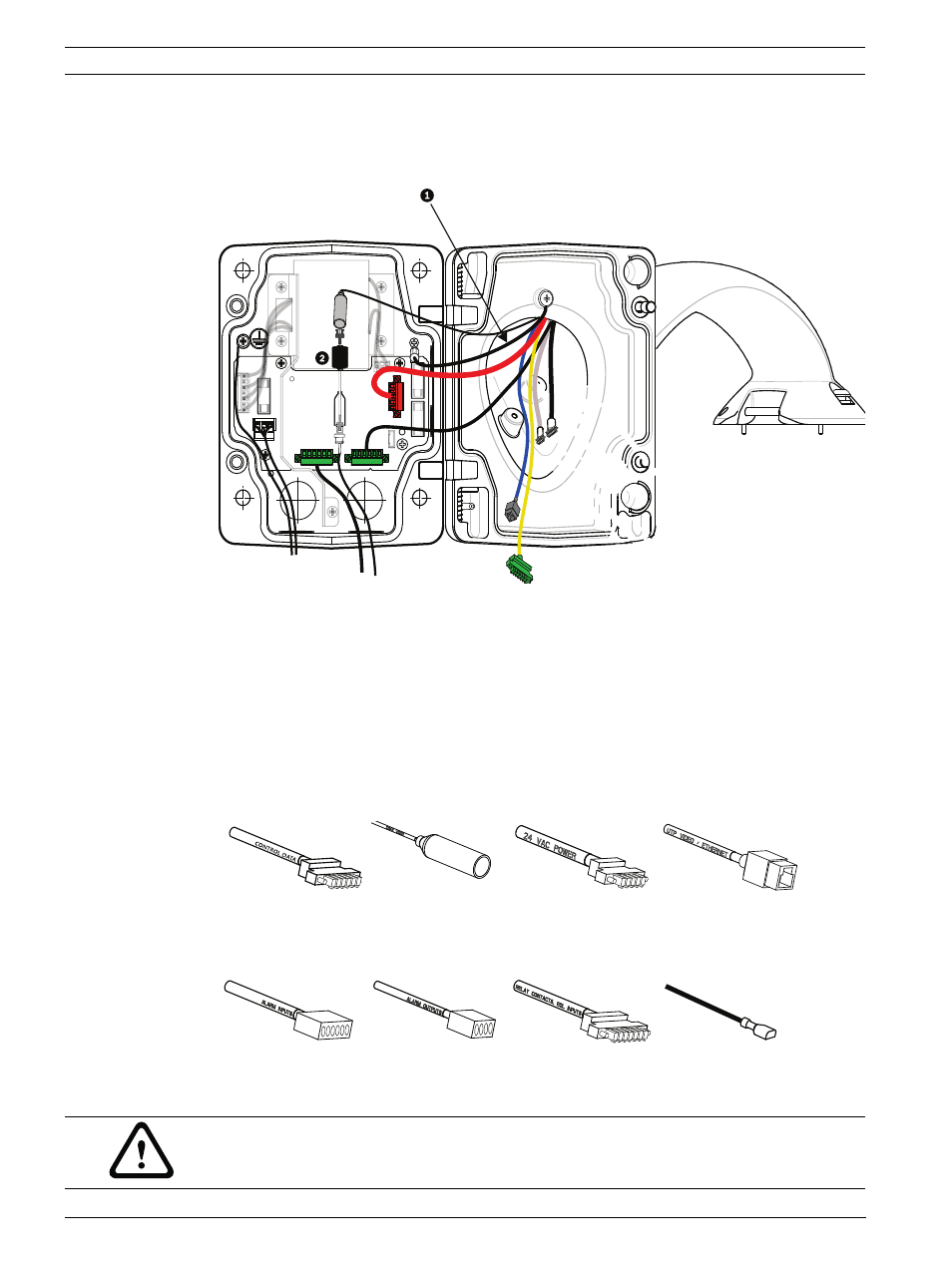

Рисунок 2.11 Подключение проводки подвесного кронштейна к блоку источника питания
1.
Подключите провод заземления (пункт 1 на рисунке выше) к винту заземления в
левой части источника питания.
2.
Подключите установленную ранее 6-контактную вилку ввода/вывода управляющих
данных к соответствующему разъему P106 источника питания. Если изделие
представляет собой оптоволоконную модель, этот шаг не требуется, поскольку все
управляющие данные передаются через оптоволоконный кабель.
3.
Подключите 6-контактную вилку передачи управляющих данных на камеру от жгута
подвесного кронштейна к соответствующему разъему P105 источника питания. (Для
оптоволоконной модели подключите к разъему P106.)
Управляющие
данные
Коаксиальный
видеокабель
Питание 24 В
перем. тока
НВП-видео/Ethernet
(Ethernet-соединение доступно
только для VG5 серии 700)
Тревожные
входы
Тревожные
выходы
Реле
Заземление
1 2 3
ПРЕДУПРЕЖДЕНИЕ!
Не подключайте разъем RJ45, если вы не используете видео НВП или Ethernet.
