На следующем рисунке приведены подключения, необходимые для передачи
видеосигнала и управляющих данных по кабелю НВП.

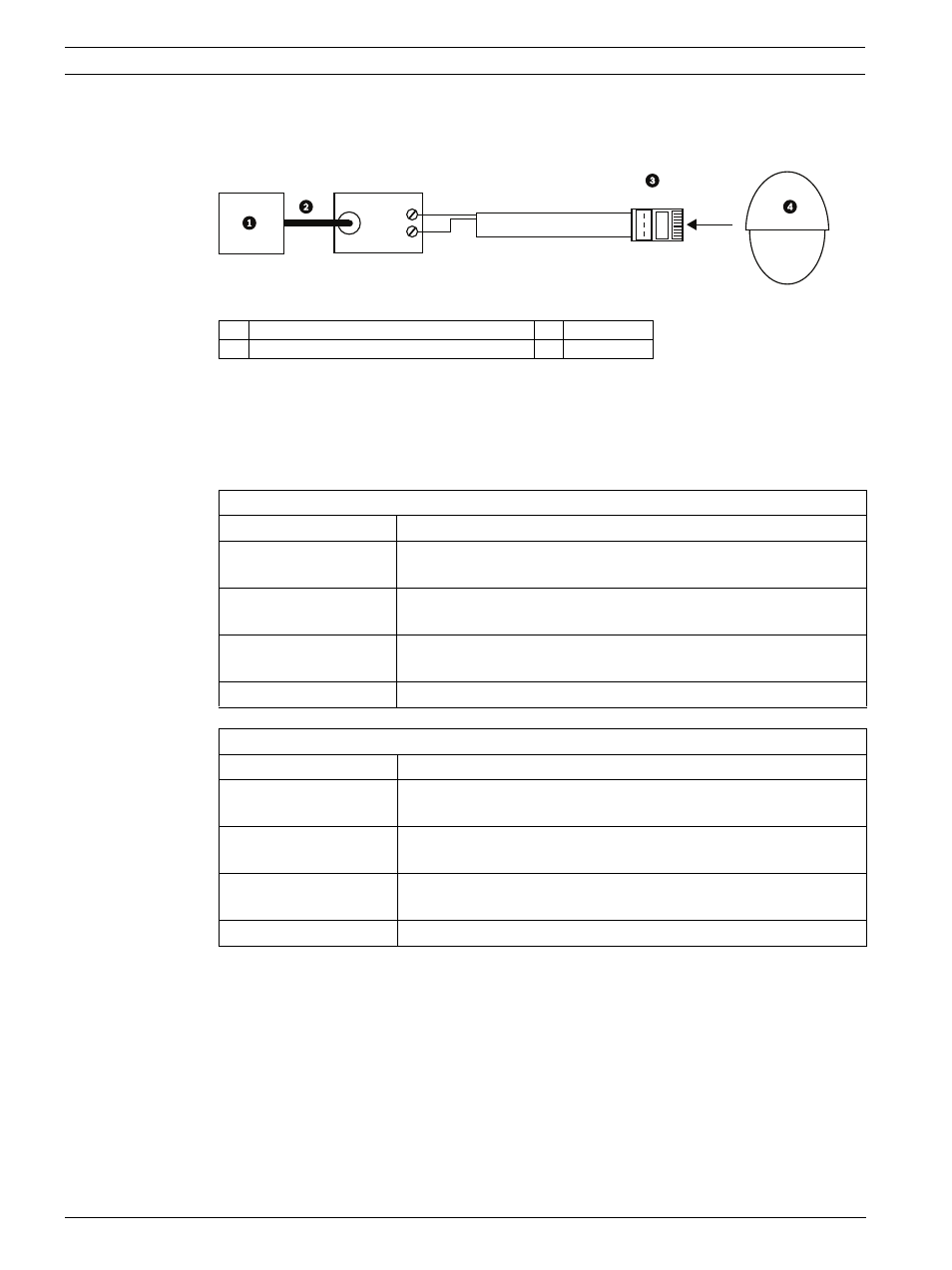

Рисунок 5.1 Передача видеосигнала и управляющих данных по кабелю НВП
5.3.3
Использование многомодового оптоволоконного кабеля для передачи
видео и управления
Комплекты оптоволоконных передатчиков, доступные для AutoDome серий 100 и 600,
осуществляют передачу видеосигнала и двухфазных управляющих данных через
аналоговый одномодовый или многомодовый оптоволоконный кабель.
1
Видеосигнал от головной системы
3
Контакты
2
Коаксиальный кабель
4
Autodome
+
-
1(+) & 2(-)
RJ45
Многомодовый кабель
Тип оптоволокна
50/125 мкм, 62,5/125 мкм, многомодовое стекловолокно
Максимальное
расстояние
4 км
Минимальная полоса
пропускания
20 МГц (Видео - 850 нм / Управление - 1300 нм)
Требование
Оптоволоконный приемник Bosch LTC 4629 со стороны
контроллера системы
Концевой разъем
ST
Одномодовый кабель
Тип оптоволокна
9/125 мкм, одномодовое стекловолокно
Максимальное
расстояние
69 км
Минимальная полоса
пропускания
20 МГц (Видео - 1310 нм / Управление - 1550 нм)
Требование
Одномодовый оптоволоконный приемник со стороны
контроллера системы
Концевой разъем
ST
