AutoDome 600 Series Analog PTZ Camera
Установка на парапет крыши и на трубу | ru
49
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
1.
Определите местоположение на стене крыши для размещения AutoDome и
используйте монтажную скобу для установки на стену в качестве шаблона для
разметки отверстий.
2.
Подготовьте монтажную поверхность для креплений, просверлив соответствующие
отверстия для монтажных анкерных винтов.

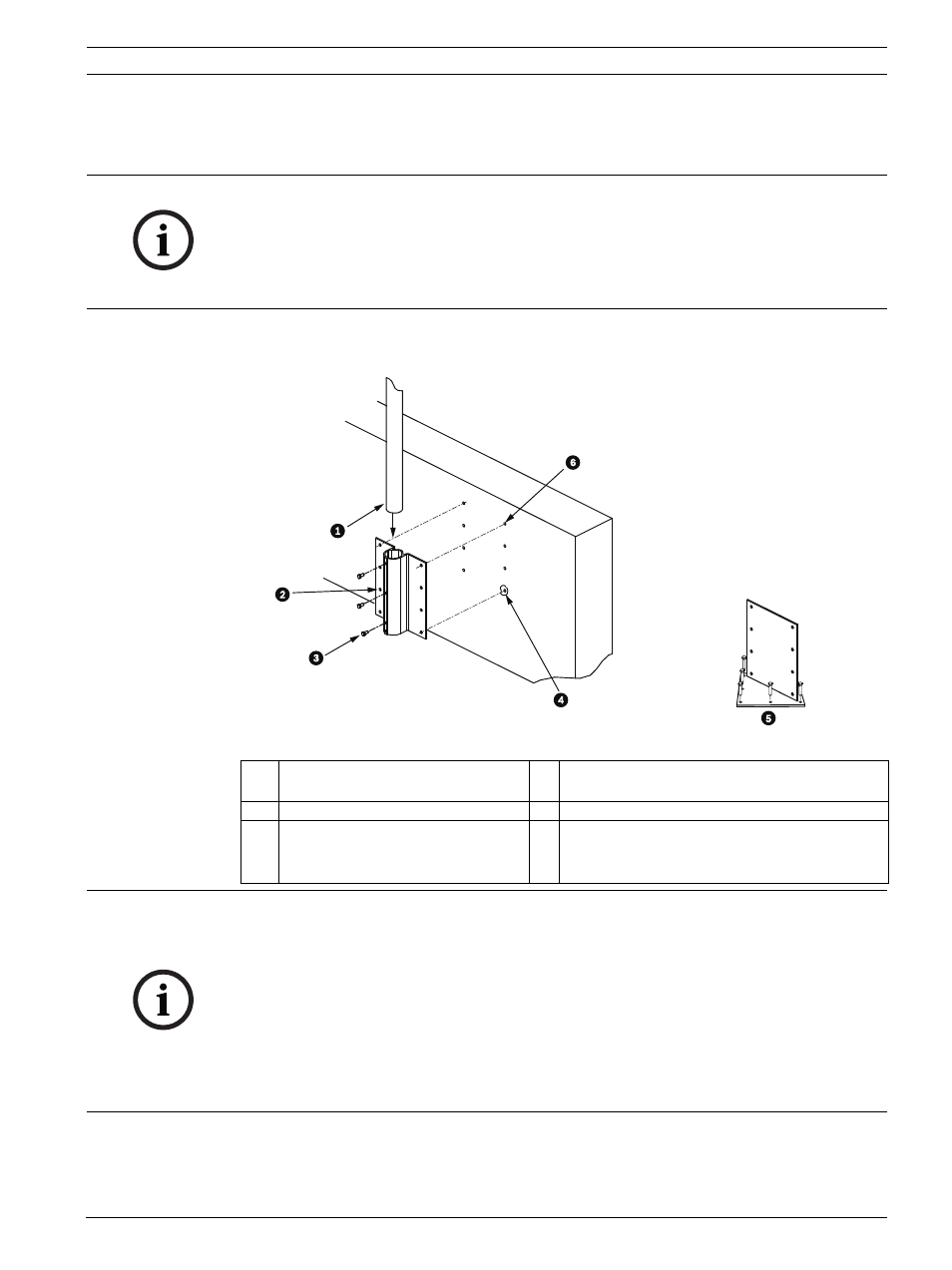

Рисунок 3.7 Монтажная скоба кронштейна для установки на крышу и монтажная пластина
ЗАМЕЧАНИЕ! Оставьте достаточно свободного пространства под монтажным
кронштейном для прокладки проводов передачи видеосигнала, управляющих данных и
тревожных сигналов через кронштейн. В определенных условиях нужно приподнять
кронштейн, чтобы AutoDome освободил верхнюю часть стены при установке в нужное
положение. Обеспечьте достаточный провес проводов, чтобы иметь возможность
поворачивать кронштейн на крыше при обслуживании.
1
Монтажный кронштейн
4
Установите уплотнитель вокруг каждого
отверстия для крепления
2
Монтажная скоба кронштейна
5
Монтажная пластина
3
Шестигранный болт 3/8-16 SS
(входит в комплект)
6
Используйте не менее шести (6) креплений
(не входят в комплект). Показаны восемь (8)
отверстий.
ЗАМЕЧАНИЕ!
Крепления не входят в комплект кронштейна для установки на парапет крыши, поскольку
зависят от материала, к которому крепятся. Материал должен выдерживать минимальное
усилие отрыва 275 кг. Например, фанера толщиной 19 мм. Крепления могут включать
болты, штифты или шурупы с квадратной головкой. Все крепления должны быть
изготовлены из коррозиеустойчивой нержавеющей стали с диаметром 10 мм.
Все болты должны быть полностью погружены в монтажную поверхность и закреплены
плоской шайбой, стопорной шайбой и гайкой. Все штифты должны быть прикреплены к
бетону или приварены к стальной опорной плите. Анкерные болты могут использоваться с
глухими структурами, где отсутствует доступ к задней части.
