AutoDome 600 Series Analog PTZ Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
33
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
1.
Проложите все входящие провода через один из кабелепроводов внизу монтажной
платы. При установке на столб проложите все провода через кабелепровод под
прямым углом.
2.
Водонепроницаемую вилку подключите к другому кабелепроводу.
3.
Лепестковую клемму заземления (пункт 1, ниже) подсоедините к одной из
лепестковых клемм внутри монтажной платы.

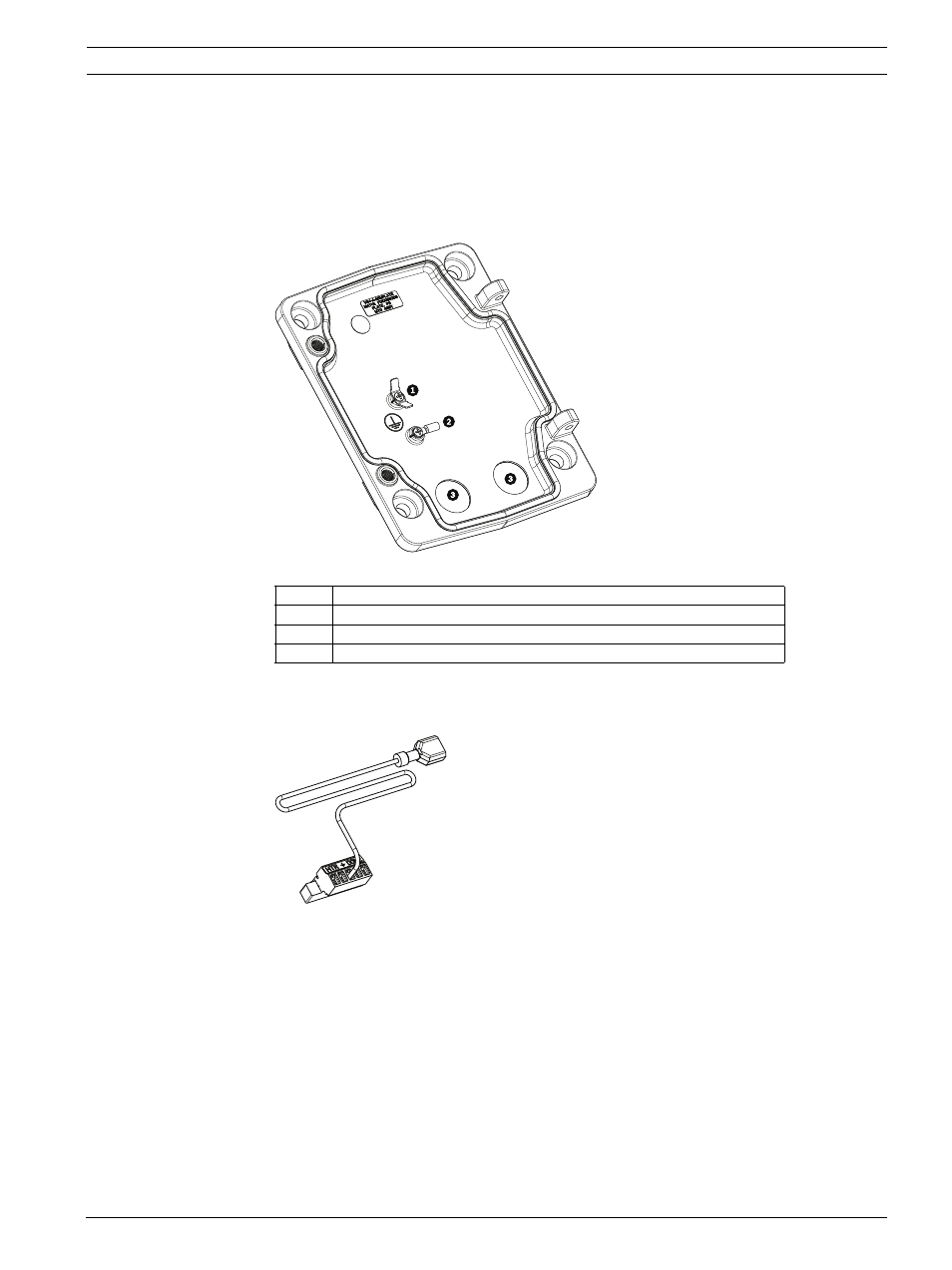

Рисунок 2.14 Монтажная плата — сведения о внутреннем устройстве
4.
Подсоедините входящие провода питания 24 В перем. тока к 5-контактному
сочленяющемуся разъему входа питания 24 В перем. тока (поставляется с
комплектом монтажной платы) для купольной камеры и нагревателя.
5.
Подсоедините лепестковую клемму заземления из 5-контактного сочленяющегося
разъема (пункт 1, Рисунок 2.14) к другой лепестковой клемме внутри монтажной
платы.
6.
Подсоедините 5-контактный сочленяющийся разъем входа питания к шнуру питания
24 В перем. тока (кабель 2), подключенному к подвесному модулю.
7.
Отсоедините сочленяющийся разъем от кабеля релейных контактов (кабель 3)
8.
Подсоедините входящие провода реле к разъему. Затем, заново подсоедините
сочленяющийся разъем к кабелю релейных контактов.
Номер Описание
1
Заземляющий наконечник с двумя лепестковыми клеммами
2
Наконечник заземления с обжимной клеммой
3
Входные отверстия кабелепровода для проводов
