4.7 Подготовка купола
Для защиты камеры во время доставки, кожух наполнен упаковочным материалом.
Обязательно уберите упаковочный материал перед присоединением потолочного кожуха
к интерфейсному блоку.
Снятие купола:
1.
Ослабьте зажимной винт (пункт 1 на рисунке ниже) в накладном кольце при помощи
отвертки Phillips P1 или меньше, пока купол не будет свободно вращаться.
2. Поверните купол против часовой стрелки приблизительно на 1/4, пока он не
отсоединится от потолочного кожуха. См. рис. ниже.

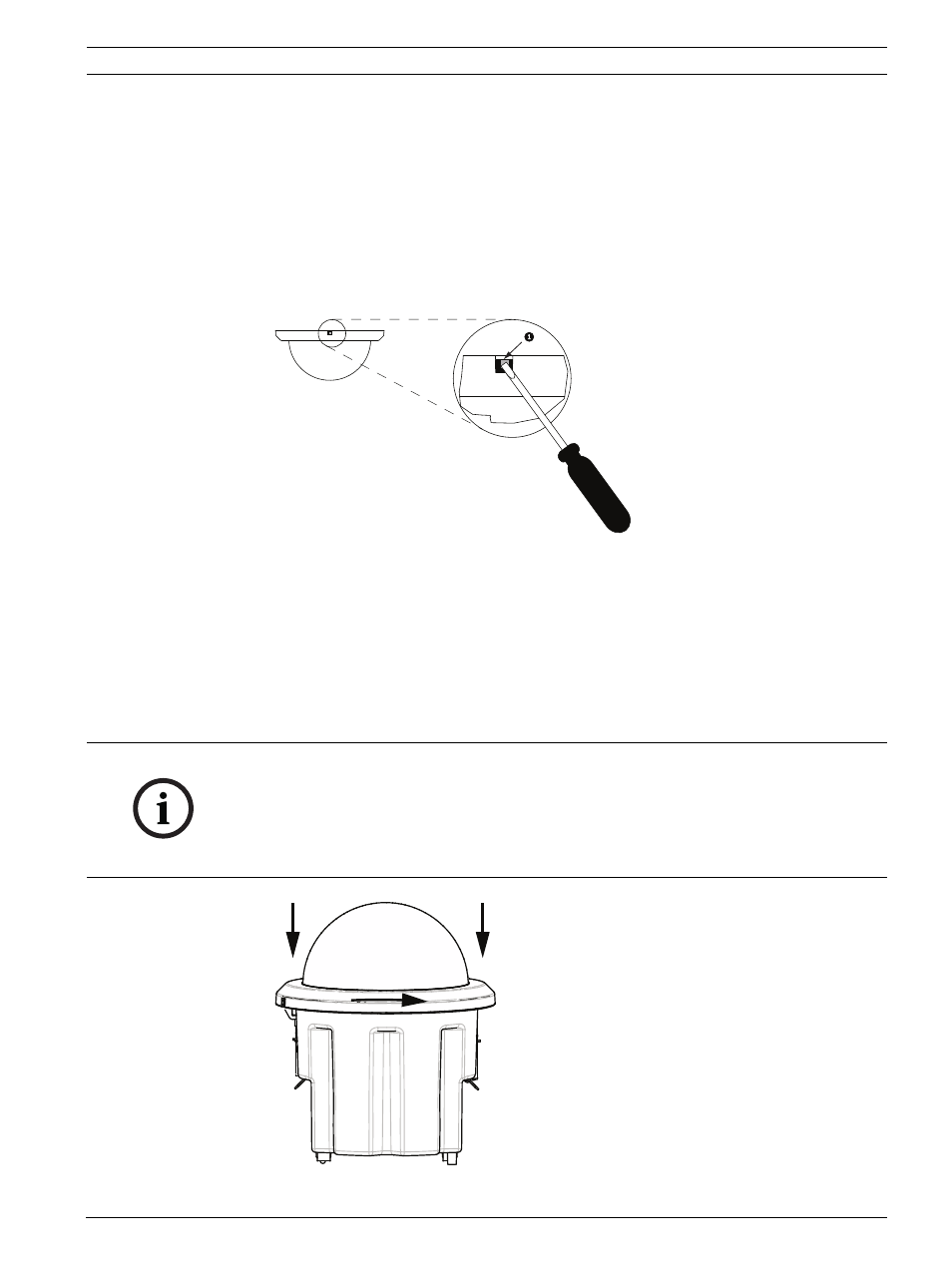

Рисунок 4.10 Винт снятия купола
3. Уберите пенопласт, защищающий модуль камеры.
4. Если вы планируете использовать протоколы RS232 или RS485 для управления
куполом, см.Раздел 5.4.2 Управление AutoDome посредством протокола RS232,
Страница 76илиРаздел 5.4.3 Управление AutoDome посредством протокола RS485,
Страница 77 Перейдите к следующему шагу.
5. Разместите купол над модулем камеры и выровняйте его.
6. Поверните купол по часовой стрелке, пока он не встанет на место. См. Рисунок 4.11,
Страница 69.
Рисунок 4.11 Потолочный купол
ЗАМЕЧАНИЕ!
Купол камеры поставляется в сборке с накладным кольцом. Дополнительное черное
накладное кольцо поставляется отдельно. Чтобы заменить белое накладное кольцо,
вывинтите четыре (4) винта с цилиндрической головкой Phillips из внутреннего кольца и
снимите белое накладное кольцо.. Затем поместите черное накладное кольцо на
внутреннее кольцо и затяните четыре (4) винта.
