ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
1.
При установке в угол:
a.
Прикрепите пластину для установки в угол к углу между стенами при помощи
четырех (4) винтов (не входят в комплект поставки).
b.
Прикрепите монтажную плату к пластине для установки в угол при помощи
четырех (4) винтов 3/8 x 1-3/4" и разрезных стопорных шайб (входят в
комплект).
2.
Для установки на столб или мачту
Металлические ленты, входящие в комплект установки на мачту, предназначены для
столбов диаметром 100–380 мм. При установке на столб или на мачту следует
использовать бандажный инструмент (продается отдельно). Кроме того, необходимо
использовать разъем 3/4" (20 мм) с кабелепроводом под прямым углом, через
который требуется провести провода, подключенные к подвесному кронштейну.
a.
Чтобы надежно прикрепить монтажную пластину к столбу, следуйте инструкциям,
прилагаемым к бандажному инструменту. Свяжитесь с торговым представителем
Bosch, чтобы заказать бандажный инструмент
арт. TC9311PM3T.
b.
Прикрепите монтажную плату к пластине для установки на столб при помощи
четырех (4) винтов 3/8 x 1-3/4" и разрезных стопорных шайб (входят в
комплект).
c.
Извлеките из монтажной платы одну из резиновых прокладок.
d.

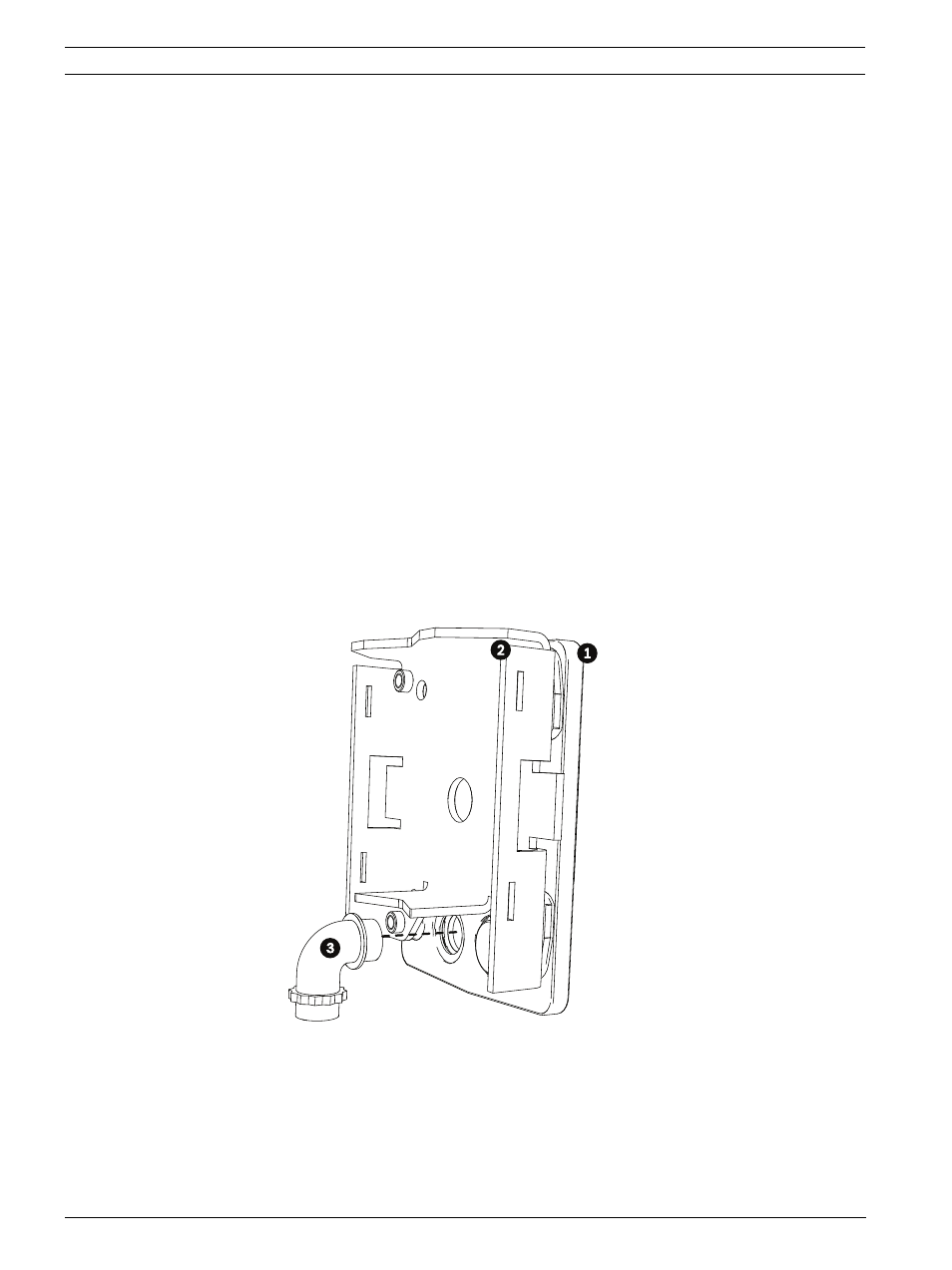

После подсоединения монтажной платы (пункт 1, ниже) к пластине для
установки на столб (пункт 2) кабелепровод под прямым углом (пункт 3)
подсоедините к монтажной плате через пустое отверстие для кабелепровода, как
показано ниже:
3.
Убедитесь в надежном креплении монтажной платы.
