AutoDome 600 Series Analog PTZ Camera
Стандарты кабелей и проводки | ru
77
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04

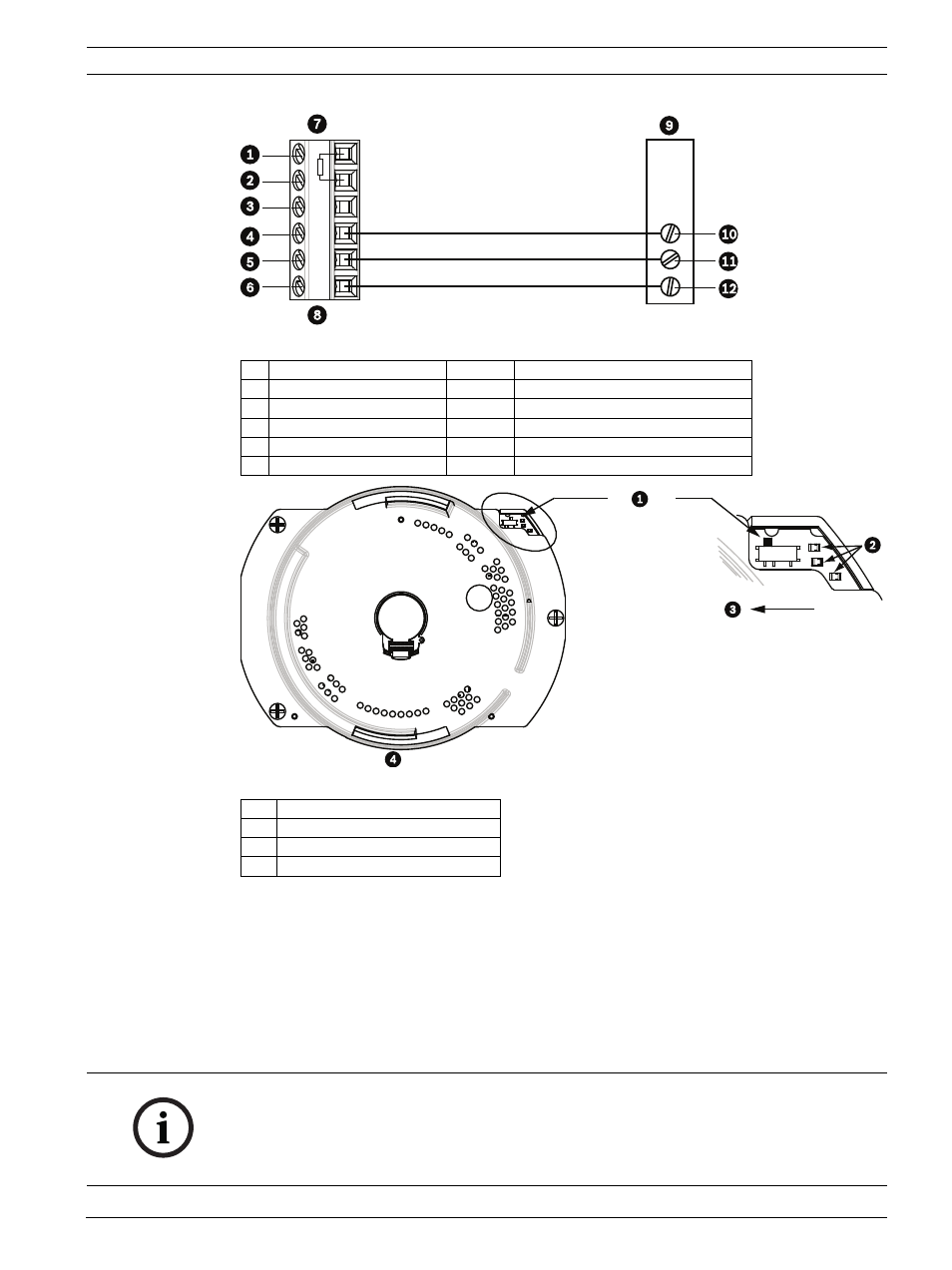

Рисунок 5.4 Подключения для работы RS232
Рисунок 5.5 Положение переключателя ЦП для работы RS232 (модуль камеры не показан)
Обратите внимание! Чтобы получить доступ к переключателю ЦП, отсоедините купол
от подвесного кожуха. Подробнее см. Страница 85.
5.4.3
Управление AutoDome посредством протокола RS485
(2-проводной (экранированный), полудуплекс, дифференциальный, многоадресный (32
узла), предельная длина кабеля 1220 м)
RS485 способен управлять истинной многоадресной сетью и рассчитан на 32 драйвера и
32 приемника на одной 2-проводной шине. AutoDome использует 2-проводной режим,
хотя RS485 может быть подключен в 2-х или 4-проводном режиме.
1
C- (Biphase)
7
Ввод/Вывод данных AutoDome
2
C+ (Biphase)
8
Разъем P105/P106
3
Заземление
9
RS232 головной системы
4
RxD
10
TxD
5
TxD
11
RxD
6
Заземление сигнала
12
Заземление
1
Положение переключателя
2
Светодиоды
3
RS-232
4
Основной модуль ЦП
ЗАМЕЧАНИЕ!
Экран должен быть присоединен к сигнальному проводу с обоих концов, если
используется 2-проводная витая пара. После подключения проводов для работы RS485
следует убедиться, что ползунковый переключатель на главной плате направлен в сторону
светодиодов (по умолчанию).
