AutoDome 600 Series Analog PTZ Camera
Стандарты кабелей и проводки | ru
79
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04

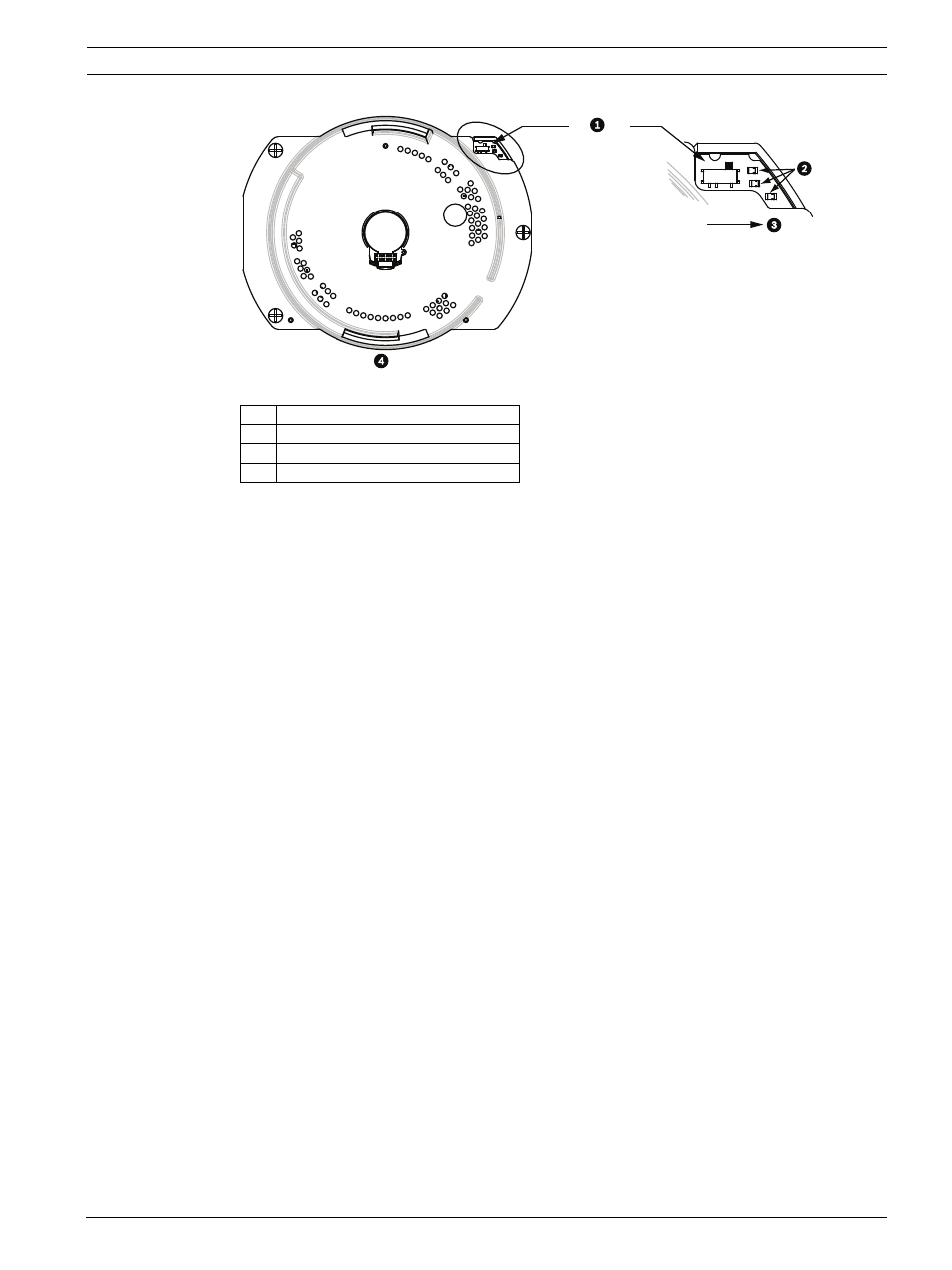

Рисунок 5.7 Положение переключателя ЦП для работы RS485 (модуль камеры не показан)
Обратите внимание! Чтобы получить доступ к переключателю ЦП, отсоедините купол
от подвесного кожуха. Подробнее см. Страница 85.
5.5
Оптоволоконный модуль с контроллером RS232/RS422
В системе AutoDome с оптоволоконным модулем предусмотрено управление только с
помощью контроллеров Biphase. В этом разделе описывается управление AutoDome VG5
с оптоволоконным модулем с помощью контроллера RS232 и контроллером RS422
Pelco®.
Для управления AutoDome VG5 с помощью контроллеров RS232 или RS422 Pelco, вам
нужно подключить кабели управления от контроллеров к клеммной колодке
оптоволоконного модуля LTC 4629.
5.5.1
Подключение к клеммной колодке приемопередатчика данных/видео
LTC 4629
1.
Подсоедините кабель RS232 (TxD от контроллера) к RxD порту (контакт 1) RS232 LTC
4629.
2.
Подключите провод заземления контроллера к контакту 2 LTC 4629.
1
Положение переключателя
2
Светодиоды
3
RS-485
4
Основной модуль ЦП
