AutoDome 600 Series Analog PTZ Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
25
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
1.
Проложите линии высокого напряжения 115/230 В перем. тока через кабелепровод в
левой части блока. Блок источника питания с трансформатором поставляется с
перегородкой, отделяющей сектор высокого напряжения в левой части от сектора
низкого напряжения 24 В перем. тока в правой части.
2.
Обрежьте и зачистите провода высокого напряжения 115/230 В перем. тока и провод
заземления, чтобы обеспечить достаточный провес для подключения к
соответствующим клеммам блока, однако исключить при этом защемление или
помехи при закрывании дверцы.
3.
Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания в блоке. См. разъем P101 в Таблица 2.2,
Страница 24; на рисунке ниже приведена иллюстрация этих подключений:

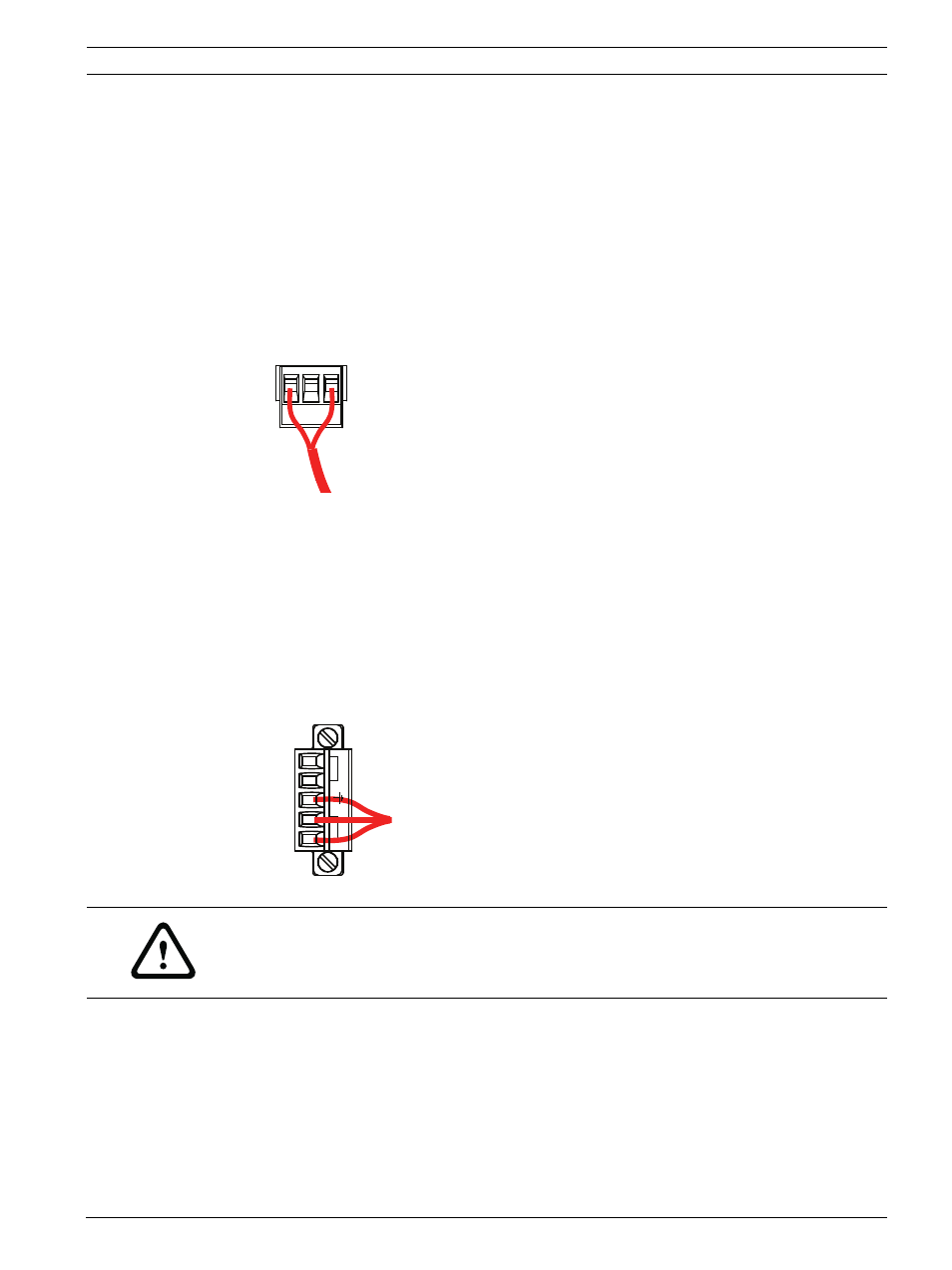

Рисунок 2.7 Источник входного питания 115/230 В перем. тока
4.
Прикрепите провод заземления к винту заземления.
5.
Подключите три провода к выходному разъему питания P107, чтобы подключить блок
источника питания 24 В перем. тока к блоку источника питания VG4-PA0.
a.
Подключите первый провод к 5 контакту разъема (HN: нагреватель -
нейтральный).
b.
Подключите второй провод к контакту 4 разъема (HL: линия нагревателя).
c.
Подключите третий провод к контакту 3 разъема (заземление).
См. разъем P107 в Таблица 2.2; на рисунке ниже приведена иллюстрация этих
подключений:
Рисунок 2.8 Выход источника питания 24 В перем. тока
6.
Проложите провода выхода блока источника питания 24 В перем. тока к блоку
источника питания VG4-PA0 через кабелепровод в левой части блока источника
питания.
7.
Обрежьте и зачистите провода 24 В перем. тока и провод заземления, чтобы
обеспечить достаточный провес для подключения к соответствующим клеммам
блока, однако исключить при этом защемление или помехи при закрывании дверцы.
P101
24V NC 24V
1 2 3
P107
5 4 3 2 1
HTR DOME
ПРЕДУПРЕЖДЕНИЕ!
Провода выхода питания должны быть подключены к разъемам нагревателя P107 (HN и
HL). Предохранитель нагревателя (XF103) может выдерживать больший ток (3,15 A), чем
предохранитель камеры (XF102 - 2,0 A).
