ru | Стандарты кабелей и проводки
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
При последовательном подключении нескольких купольных камер резистор 100 Ом
должен быть оставлен только на последней камере. Вы можете последовательно
подключить до четырех (4) систем AutoDome.

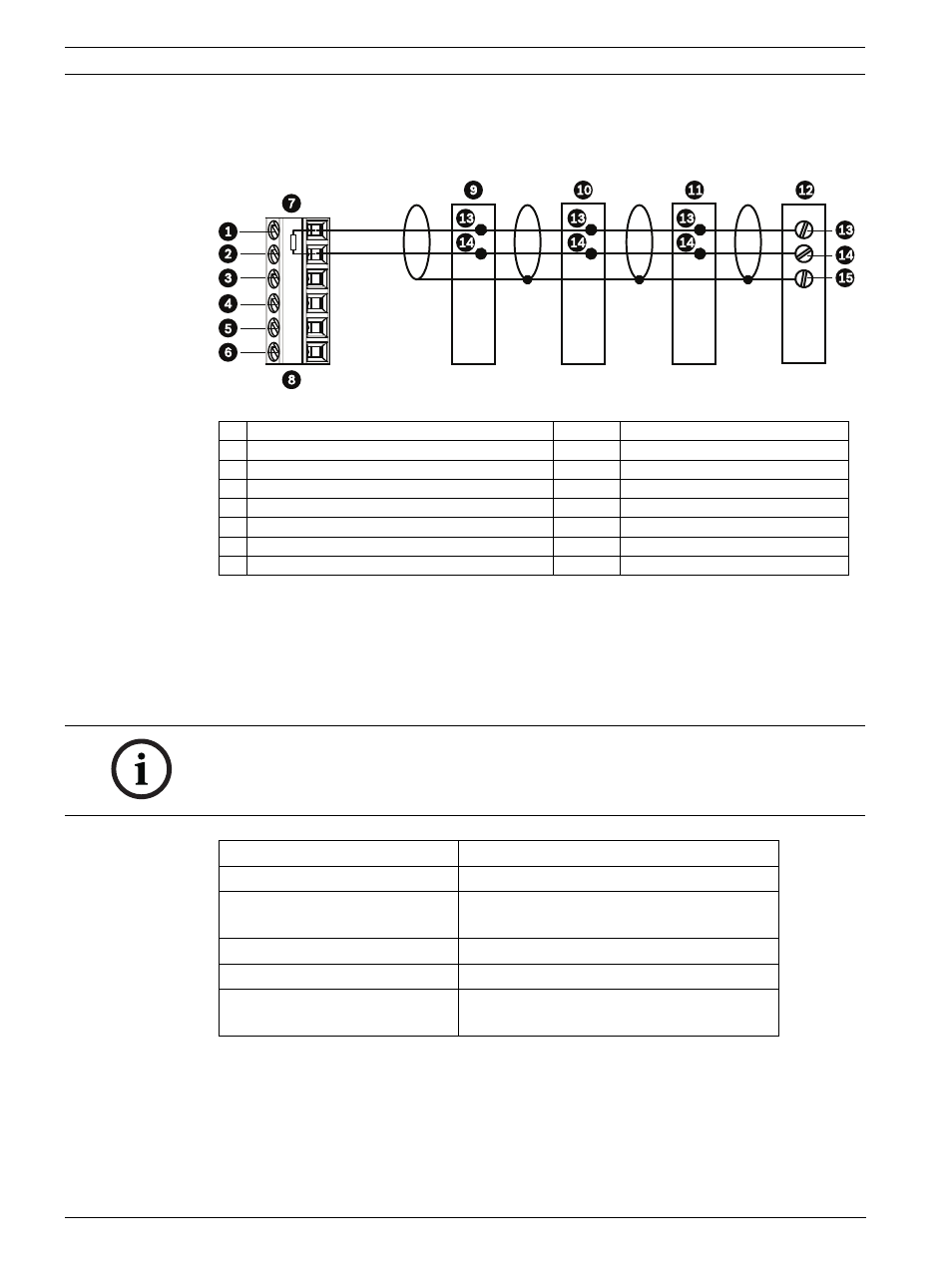

Рисунок 5.3 Подключения при последовательной цепочке
5.4.2
Управление AutoDome посредством протокола RS232
(3-проводной, полный дуплекс, несимметричный, предельная длина кабеля 15,25 м)
RS232 представляет собой обычный несимметричный протокол связи, используемый для
передачи управляющих данных. Передача данных через 3-проводные (TDX, RXD,
обычные) кабели осуществляется от передатчика к приемнику на сравнительно малой
скорости до 57,6 Кбод и на короткие расстояния до 15,25 м.
1
C- (Biphase)
9
Камера 3
2
C+ (Biphase)
10
Камера 2
3
Заземление
11
Камера 1
4
RxD
12
Biphase головной системы
5
TxD
13
C- (Biphase)
6
Заземление сигнала
14
C + (Biphase)
7
Ввод/Вывод данных последней камеры
15
Экран
8
Разъем P105/P106
100 Ω
ЗАМЕЧАНИЕ!
После установки подключений, необходимых для работы RS232, установите ползунковый
переключатель, расположенный на модуле центрального процессора в направлении к
камере и от светодиодных индикаторов.
Тип провода
3-проводной (TXD, RXD, обычный)
Расстояние
15 м
Максимальная скорость
передачи данных
57,6 Кбит
Напряжение
± 15 V
Оконечная нагрузка
100 Ом
Ползунковый переключатель
По направлению от светодиодных
индикаторов (стандартная настройка)
