AutoDome 600 Series Analog PTZ Camera
Установка на парапет крыши и на трубу | ru
55
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.782 | 1.0 | 2011.04
3.7.2
Подключение проводов к интерфейсной плате трубы
На интерфейсной плате трубы имеются все необходимые разъемы для подключения
проводов передачи управления, данных, изображений и питания. Для правильного
подключения проводки выполните следующие действия.
1.
Присоедините разъем BNC к входящему видеокоаксиальному кабелю. При
использовании коаксиального кабеля, подсоедините входящий коаксиальный кабель
к гнезду BNC на коаксиальном кабеле с ферритовым фильтром. Задвиньте
пластиковую крышку поверх разъема. См. Раздел 3.4.1 Подключения посредством
коаксиального кабеля, Страница 42.
2.
Подсоедините разъем BNC коаксиального кабеля с ферритовым фильтром к разъему
J102 на интерфейсной плате трубы.
3.
При использовании НВП для видео, подключите разъем RJ45 к кабелю НВП и
соедините его с соответствующим разъемом J101 на интерфейсной плате.
4.
Присоедините провода передачи управляющих данных к соответствующим клеммам
разъема P105 на интерфейсной плате трубы. См. эти подключения на рис.
Рисунок 3.11, Страница 53.
5.
Подключите провода питания 24 В перем. тока к разъему P101 на интерфейсной
плате трубы. Если модель имеет нагреватель, подключите провода питания
нагревателя 24 В перем. тока к разъему P107.
6.
Для подключения тревожных входов и выходов соедините входящие в комплект 6-
контактные разъемы входа сигнализации и 4-контактные разъемы выхода
сигнализации с микропроволочными выводами с соответствующими проводами
передачи тревожных сигналов. Затем подключите разъемы к соответствующим
разъемам P103 и P102 на интерфейсной плате.

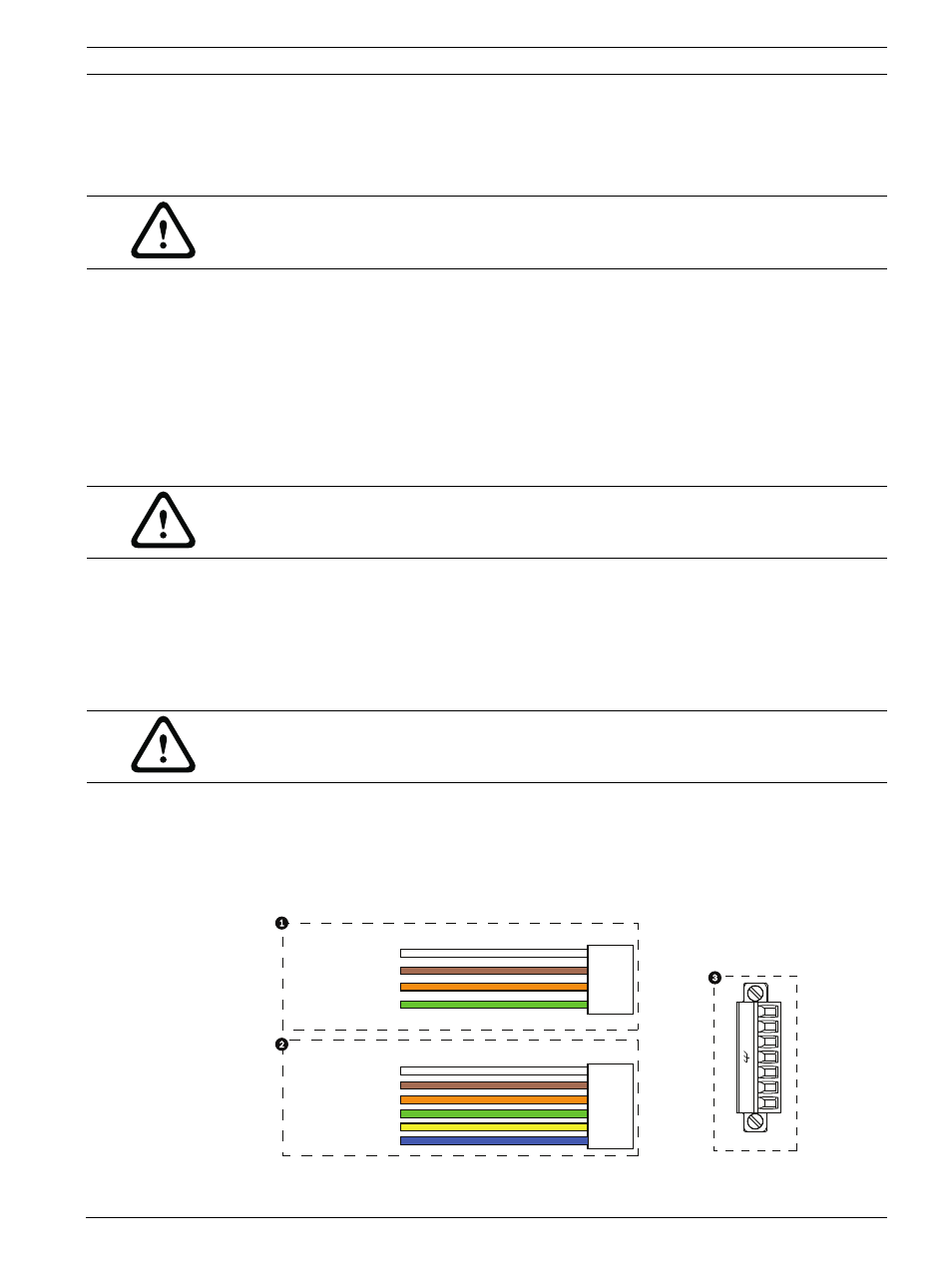

Рисунок 3.12 Тревожные и релейные разъемы
ПРЕДУПРЕЖДЕНИЕ!
Используйте только источники питания 24 В перем. тока класса 2.
ПРЕДУПРЕЖДЕНИЕ!
Обратите внимание! Не подключайте разъем RJ45, если вы не используете НВП для
передачи видеосигнала. Такое подключение приводит к искажению изображения.
ВНИМАНИЕ!
Для защиты камеры AutoDome от повреждений, вызванных низкими температурами,
подключите провода питания нагревателя 24 В перем. тока к разъему P101.
1
1
2
3
4
5
6
2
3
4
N
.O. COM
N.
C
.
A1 GND
A2
1
PIN
PIN
P102
P103
P104
WHITE
ORANGE
BROWN
GREEN
WHITE
ORANGE
BROWN
GREEN
YELLOW
BLUE
2
3
4
5
6
7
