Инструкция по эксплуатации Bosch AutoDome 600 Series Analog PTZ Camera
Страница 83
82
ru | Тревожные и релейные подключения
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
6.2.1
Настройка нормально разомкнутого контролируемого контакта
1.
Установите в тревожной цепи конечное сопротивление 2,2 К.
2.
Подключите тревожный сигнал к входу 1 или 2 (контакт 5 или 6) и к заземлению
(контакт 7) AutoDome.

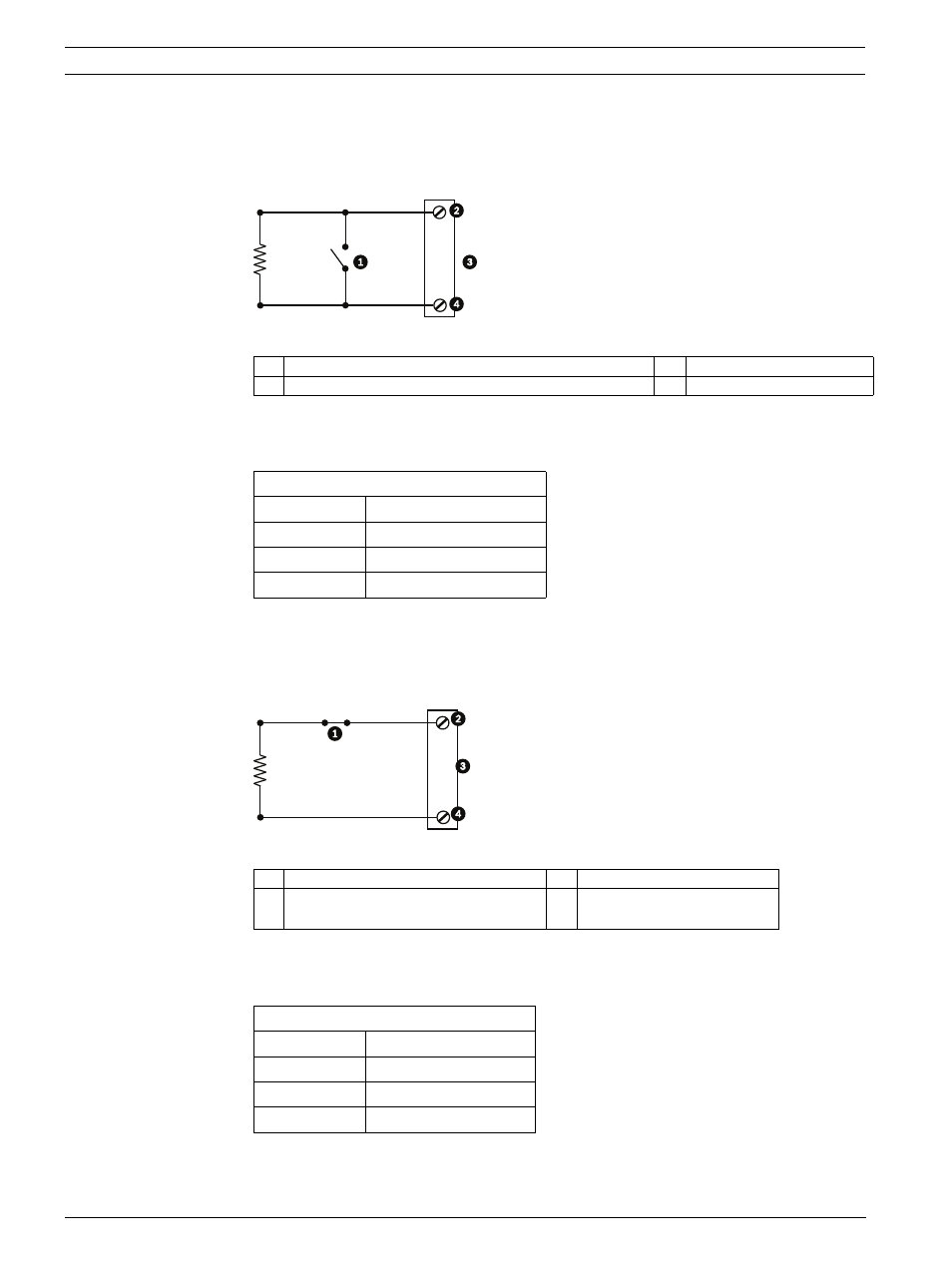

Рисунок 6.1 НЗК - Нормально разомкнутые контролируемые соединения
3.
В главном меню AutoDome выберите Настройка тревоги > Настройка входов, и
установите для параметра "Тревожный вход №" значение "НОК". Подробные
сведения о контактах и состояниях приведены в таблице ниже.
6.2.2
Настройка нормально замкнутого контролируемого контакта
1.
Установите в тревожной цепи конечное сопротивление 2,2 кОм.
2.
Подключите тревожный сигнал к входу 1 или 2 (контакт 5 или 6) и к заземлению
(контакт 7) AutoDome.
Рисунок 6.2 НЗК - Нормально замкнутые контролируемые соединения
3.
В главном меню AutoDome выберите Настройка тревоги > Настройка входов, и
установите для "Тревожный вход №" значение "НЗК". Подробные сведения о
контактах и состояниях приведены в таблице ниже.
1
Сухой контакт
3
Разъем камеры
2
Только тревожный сигнал 1 или 2 (контакт 5 или 6) 4
Заземление (контакт 7)
Программируемые НОК AutoDome
Контакт
Состояние тревоги
Открыто
Обычная
Закрыто
Тревога
Разрыв
Тампер
2.2K
1
Сухой контакт
3
Разъем камеры
2
Только тревожный сигнал 1 или 2
(контакт 5 или 6)
4
Заземление (контакт 7)
Программируемые НЗК AutoDome
Контакт
Состояние тревоги
Открыто
Тревога
Закрыто
Обычная
Замыкание
Тампер
2.2K
