70
ru | Установка в потолок
AutoDome 600 Series Analog PTZ Camera
F.01U.215.782 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
4.8
Присоедините кожух к интерфейсному блоку
Потолочный кожух прикрепляется к интерфейсному блоку и закрепляется двумя (2)
винтами с накатной головкой.

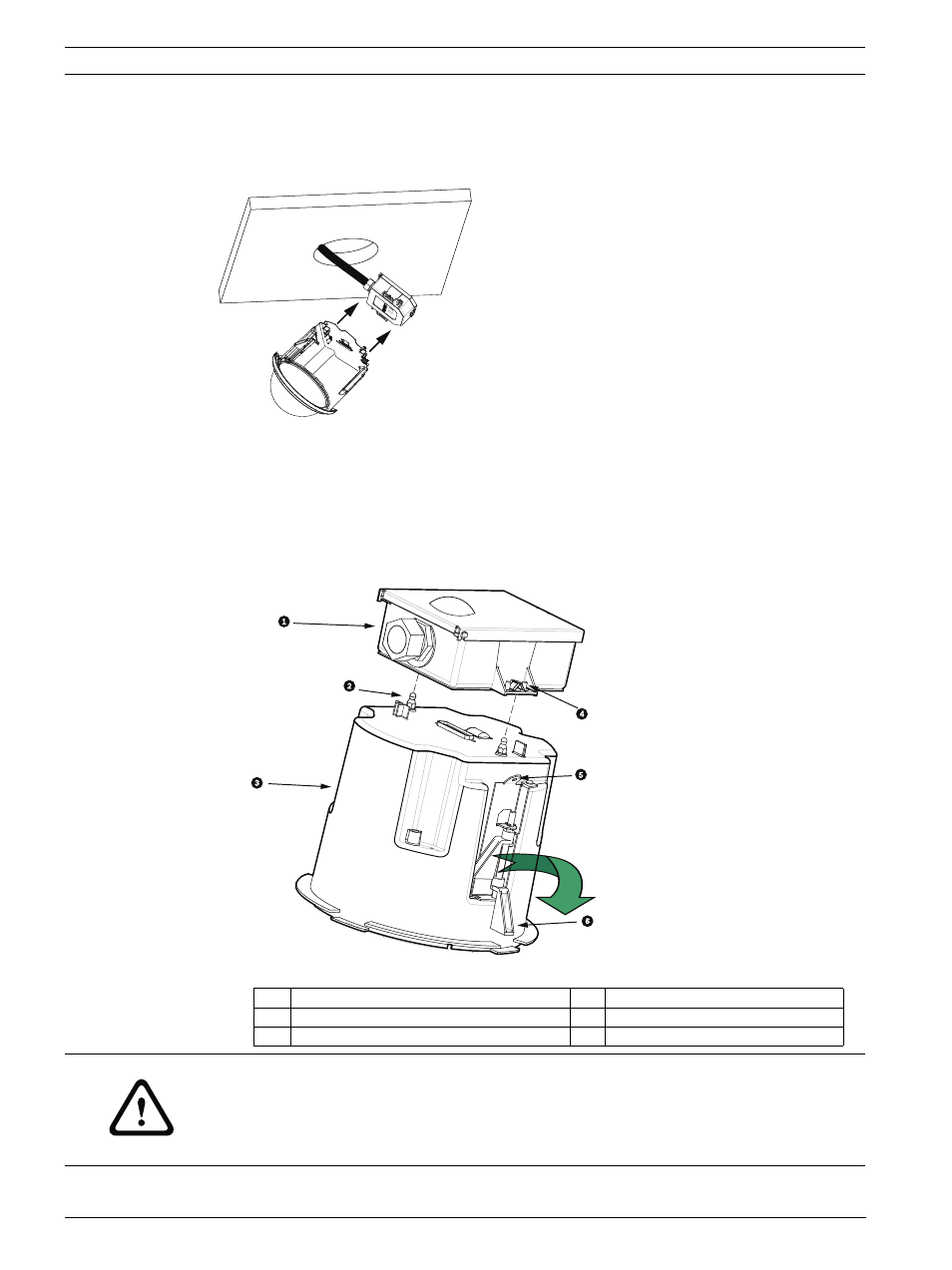

Рисунок 4.12 Присоедините кожух к интерфейсному блоку
1.
Вставьте потолочный кожух в отверстие в потолке, чтобы убедиться, что края
отверстия поддерживают устройство. Затем вытащите кожух из отверстия.
2.
Выровняйте шпильки с шаровым наконечником потолочного кожуха с фиксаторами
интерфейсного блока и закрепите.
3.
Затяните два (2) винта с накатной головкой, чтобы прикрепить интерфейсный блок к
кожуху.
Рисунок 4.13 Потолочный корпус и интерфейсный блок
1
Интерфейсный блок
4
Винт с накатной головкой
2
Шпилька с шаровым наконечником
5
Точка соединения
3
Потолочный кожух
6
Потолочный зажим
ВНИМАНИЕ!
Камера для установки в потолок поставляется с точками соединения с каждой стороны
кожуха. Чтобы предотвратить возможные травмы, прикрепите страховочный провод от
надежной анкерной точки над потолком к точке соединения корпуса камеры;
иллюстрация этого процесса приведена на Рисунок 4.14, Страница 71.
