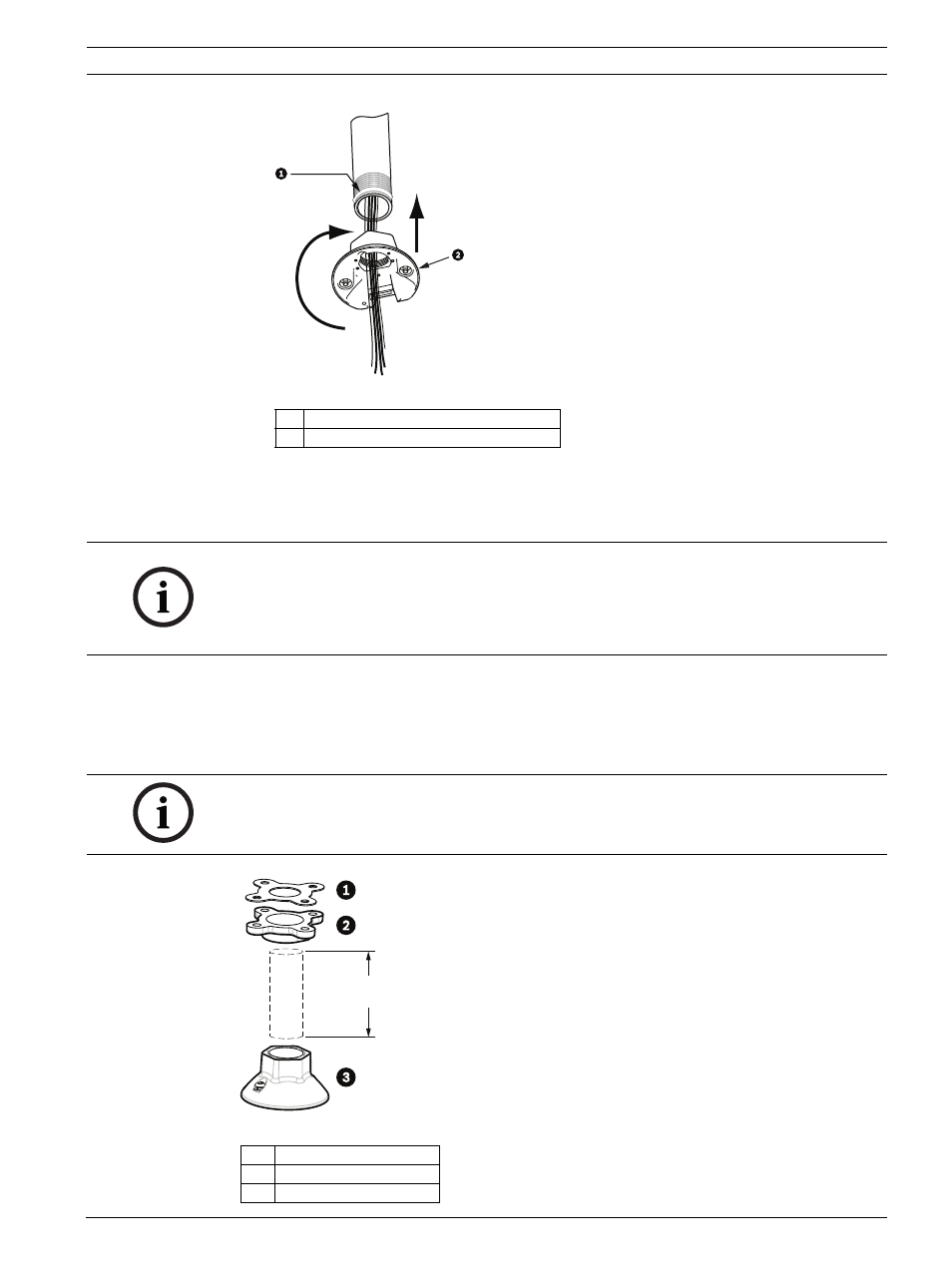

Рисунок 3.9 Крепление колпачка камеры.
11. Нанесите клей-герметик на интерфейс нижней трубки/колпачка камеры, чтобы
закрыть отверстия между нижней трубкой и колпачком камеры
12. Перейдите к Раздел 3.7 Подключение проводов к интерфейсной плате трубы,
Страница 52.
3.6
Установка кронштейна на трубу VG4-A-9543
В данном разделе описывается процедура установки кронштейна на трубу VG4-A-9543.
Если вы устанавливаете кронштейн на парапет крыши, см. инструкции в
Раздел 3.5 Установка кронштейна на парапет крыши VG4-A-9230.
Рисунок 3.10 Кронштейн на трубу
1
Резьбовой герметик или лента
2
Колпачок камеры
ЗАМЕЧАНИЕ!
Воспользуйтесь натяжной проволокой для стабилизации кронштейна. Замените колпачок
1/4" резьбовым болтом с проушиной из нержавеющей стали (не входит в комплект).
Проведите натяжную проволоку через болт с проушиной и прикрепите оба конца к
анкерным точкам на крыше. См. Рисунок 3.8, Страница 50.
ЗАМЕЧАНИЕ!
Заказчик должен обеспечить трубную резьбу 1-1/2"(NPS) с обоих концов минимальной
длины 5 дюймов (12,7 см).
1
Прокладка
2
Фланец
3
Колпачок
5 in.
12.7 cm
min.
